W tego typu zadaniach kluczowa jest umiejętność czytania odnośników na rysunku (strzałek, linii odniesienia i opisów liczbowych). Pytanie dotyczy "punktu odniesienia narzędzia", czyli miejsca/oznaczenia, do którego na danym schemacie odnosi się pozycjonowanie lub ustawienie narzędzia. W praktyce warsztatowej i w materiałach dydaktycznych spotyka się różne rysunki pomocnicze, na których kilka punktów lub elementów jest opisanych cyframi.

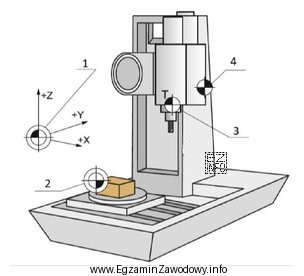

W tym zadaniu poprawność rozstrzyga konkretna ilustracja: odnośnik wskazujący punkt odniesienia narzędzia jest podpisany cyfrą "3", dlatego prawidłową odpowiedzią jest "3".
Typowe pomyłki wynikają z tego, że na rysunku mogą występować także inne punkty (np. związane z przedmiotem, oprawką, kierunkami osi lub innymi miejscami odniesienia). Dlatego:
- odpowiedź "2" jest błędna, jeśli cyfra 2 na ilustracji odnosi się do innego oznaczenia (np. innego punktu lub elementu układu),
- odpowiedź "1" jest błędna, gdy "1" podpisuje inną część rysunku niż wskazany punkt odniesienia narzędzia,
- odpowiedź "4" jest błędna, gdy "4" opisuje inny element/parametr, a nie wymagany punkt.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi warto najpierw odnaleźć na rysunku strzałkę/odnośnik odnoszący się dokładnie do "punktu odniesienia narzędzia", a dopiero potem odczytać cyfrę przypisaną do tego odnośnika. To ogranicza ryzyko wyboru "na oko" cyfry, która znajduje się najbliżej narzędzia, ale nie wskazuje właściwego punktu.
