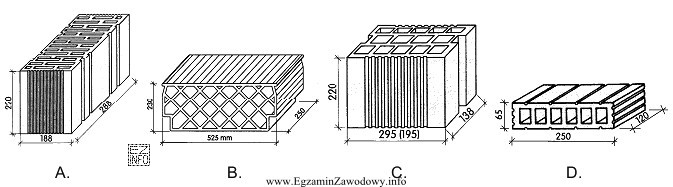

Pytanie sprawdza umiejętność rozpoznania pustaka stropowego na podstawie rysunku technicznego. W praktyce budowlanej elementy drążone mogą wyglądać podobnie, dlatego kluczowe jest zwrócenie uwagi nie tylko na to, że element ma otwory, ale także na geometrię zewnętrzną i układ żeber wewnętrznych, które wynikają z przeznaczenia.
Odpowiedź "B" jest poprawna, ponieważ przedstawiony element ma cechy typowe dla pustaka stropowego: jest wyraźnie szerszy od typowych pustaków ściennych oraz ma charakterystyczne uskoki/wyprofilowania na bokach, które są spotykane w elementach współpracujących z konstrukcją stropu (np. w systemach gęstożebrowych). Również układ wewnętrznych ścianek/żeber ma bardziej "konstrukcyjny" charakter niż w typowych pustakach ściennych.
Pozostałe odpowiedzi są błędne z następujących powodów:
- "A" przedstawia element o typowych cechach pustaka ściennego: regularny prostopadłościan oraz wiele wąskich, pionowych drążeń, co jest charakterystyczne dla elementów przeznaczonych do murowania ścian, a nie do wypełnienia stropu.
- "C" również odpowiada pustakowi ściennemu (regularny kształt i duże pionowe otwory w układzie rzędowym). Brak cech typowych dla elementów stropowych, takich jak uskoki czy kształt wspierający współpracę z żebrami stropu.
- "D" to niewielki, płaski element z jednym rzędem drążeń, kojarzony raczej z cegłą/elementem drobnowymiarowym niż z pustakiem stropowym; jego proporcje i przeznaczenie nie odpowiadają typowemu pustakowi do stropu.
Wskazówka egzaminacyjna: przy takich zadaniach najpierw oceń funkcję elementu (ściana vs strop), a dopiero potem analizuj wymiary. Element stropowy zwykle ma kształt dopasowany do układu stropu i często wyróżnia się dodatkowymi wyprofilowaniami.
