W konstrukcjach kadłubowych łączenie blach o różnych grubościach może powodować lokalną koncentrację naprężeń w rejonie uskoku grubości. Dlatego w standardach wykonania kadłuba często stosuje się wymaganie redukcji grubości (łagodnego przejścia), gdy różnica grubości łączonych elementów przekracza określony próg.

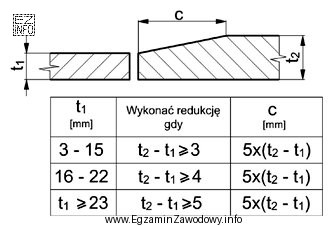

W tym zadaniu należy porównać wartości t1 i t2 i odnieść je do kryterium z "załączonego standardu wykonania kadłuba". Dla pary t1 = 18 mm i t2 = 22 mm standard wskazuje konieczność wykonania redukcji, ponieważ różnica grubości jest na tyle duża, że bez przejścia grubości mogłoby dojść do pogorszenia pracy złącza.
Pozostałe odpowiedzi są niepoprawne, bo:
- t1 = 16 mm i t2 = 18 mm – różnica jest relatywnie mała i zwykle mieści się w zakresie, w którym standard nie wymaga redukcji (wykonanie przejścia mogłoby być jedynie opcjonalne, zależnie od technologii).
- t1 = 12 mm i t2 = 14 mm – analogicznie, mała różnica grubości nie uzasadnia dodatkowej obróbki w świetle typowych progów w wytycznych wykonania.
- t1 = 22 mm i t2 = 23 mm – różnica minimalna; wykonanie redukcji byłoby nieadekwatne do skali uskoku, jeśli standard zakłada próg większy niż 1 mm.
W praktyce egzaminacyjnej kluczowe jest, by nie kierować się intuicją ("im grubsze blachy, tym na pewno redukcja"), tylko zawsze sprawdzić warunek z dokumentu: redukcja zależy od różnicy t2 − t1 i kryterium dopuszczalności w standardzie, a nie od samych wartości bezwzględnych.
