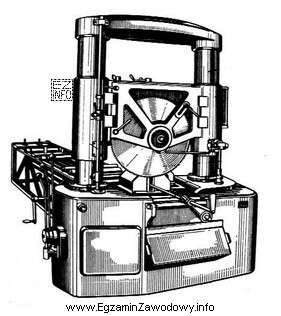

Rozpoznanie maszyny na rysunku opiera się na wskazaniu elementu roboczego i funkcji stanowiska. Piła tarczowa służy do cięcia materiału (np. drewna, tworzyw lub metalu – zależnie od konstrukcji i tarczy). Jej najbardziej charakterystycznym elementem jest okrągła tarcza tnąca z zębami, zwykle częściowo osłonięta, ustawiona tak, aby materiał był do niej dosuwany w celu wykonania cięcia.
Pozostałe odpowiedzi dotyczą innych obrabiarek, które można odróżnić po typowych cechach:
- "Tokarkę tarczową" (tokarkę) rozpoznaje się po tym, że przedmiot obrabiany jest zamocowany i obracany w uchwycie lub między kłami, a narzędzie (nóż tokarski) wykonuje ruch posuwowy. Na rysunkach tokarek zwykle widać łoże, suport oraz uchwyt/kły, a nie tarczę tnącą do przecinania.
- "Frezarkę poziomą" cechuje frez osadzony na poziomym wrzecionie/wałku oraz stół frezarski do mocowania detalu. Narzędzie ma postać frezu (często walcowego lub tarczowego), ale układ maszyny i sposób pracy (skrawanie przez frezowanie, prowadzenie stołu) różni się od typowej pilarki tarczowej przeznaczonej do cięcia na wylot.
- "Szlifierkę do wałków" rozpoznaje się po obecności ściernicy oraz układu do mocowania i podparcia wałka (toczenie/szlifowanie obwodowe). Ściernica nie ma zębów jak tarcza tnąca, a sama maszyna jest zorientowana na dokładne wykańczanie powierzchni, nie na rozdzielanie materiału.
W zadaniach egzaminacyjnych warto stosować prostą procedurę: (1) znajdź narzędzie (tarcza zębata / frez / ściernica), (2) ustal, czy materiał jest cięty, czy obrabiany skrawaniem albo szlifowany, (3) dopiero wtedy wybierz nazwę maszyny. To ogranicza pomyłki wynikające z podobieństwa elementów okrągłych (tarcza, frez, ściernica).
