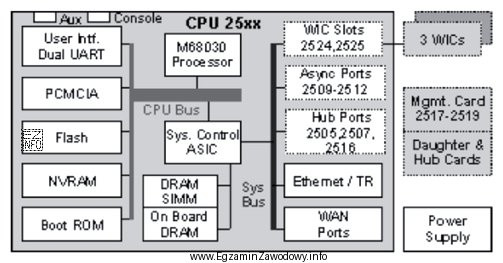

Na rysunkach egzaminacyjnych "architektura rutera" jest zwykle rozpoznawalna po tym, że urządzenie łączy co najmniej dwie różne sieci (np. LAN i WAN) oraz pełni rolę bramy dla ruchu IP. Kluczową cechą rutera jest trasowanie: analiza nagłówka IP i wybór następnego skoku na podstawie tablicy routingu.
Odpowiedź "ruter" jest właściwa, gdy schemat pokazuje element, który kieruje ruch pomiędzy segmentami o różnych adresacjach/podsieciach, często z wyraźnie zaznaczonymi interfejsami do różnych sieci.
Pozostałe opcje opisują inne urządzenia i poziomy działania:
- "Most" kojarzy się z łączeniem segmentów w warstwie 2 i pracą na adresach MAC. Nie realizuje trasowania IP między różnymi sieciami w taki sposób jak ruter.
- "Przełącznik" także działa głównie w warstwie 2, przełącza ramki na podstawie tablicy MAC i służy do budowy sieci LAN oraz segmentacji domen kolizyjnych, a nie do routingu między sieciami.
- "Koncentrator" to urządzenie warstwy 1, które powiela sygnał na wszystkie porty. Nie uczy się adresów MAC, nie filtruje ruchu i nie podejmuje decyzji trasowania.
W nauce do egzaminu warto zapamiętać skrót myślowy: L1 "sygnał" (koncentrator), L2 "MAC/ramki" (most, przełącznik), L3 "IP/pakiety" (ruter). To zwykle wystarcza, aby poprawnie rozpoznać urządzenie na schemacie.
