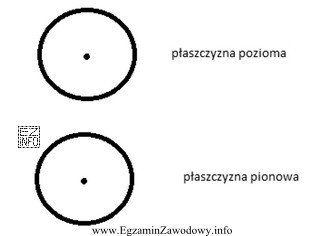

Antenę izotropową traktuje się jako idealny wzorzec (model teoretyczny), który promieniuje energię elektromagnetyczną jednakowo we wszystkich kierunkach. Dlatego jej charakterystyka promieniowania w ujęciu 3D jest sferą, a w przekroju 2D (np. w jednej płaszczyźnie) kołem. Jeśli rysunek przedstawia równomierny rozkład bez "wybrzuszeń" i bez kierunkowych minimów, wskazuje to właśnie na model izotropowy.
Odpowiedź "kierunkowej" jest nieprawidłowa, ponieważ antena kierunkowa skupia energię w jednym (lub kilku) preferowanych kierunkach, co na diagramie daje wyraźny listek główny i zwykle listki boczne. To przeciwieństwo równomiernego promieniowania.
Odpowiedź "sektorowej" także nie pasuje: anteny sektorowe celowo ograniczają promieniowanie w azymucie do określonego sektora (np. część pełnego kąta), aby pokryć fragment obszaru. Ich wykres w azymucie nie jest kołem, tylko ma "spłaszczony" kształt z ograniczeniem poza sektorem.
Odpowiedź "dipolowej" jest błędna, bo dipol (w przybliżeniu półfalowy) ma charakterystykę z minimami wzdłuż osi elementu i maksymalnym promieniowaniem prostopadle do niego. W 3D przypomina to "obwarzanek" (toroid), a w 2D często "ósemkę" lub wykres z wyraźnym osłabieniem w konkretnych kierunkach. To nie jest promieniowanie jednakowe w całej przestrzeni.
W praktyce sieciowej technik teleinformatyk spotyka się głównie anteny dookólne (w pewnej płaszczyźnie), sektorowe i kierunkowe, natomiast izotropowa służy jako punkt odniesienia do definiowania zysku anteny. Klucz na egzaminie: rozpoznać, czy diagram pokazuje jednakowe promieniowanie (izotropowa), czy ukierunkowane (pozostałe typy).
