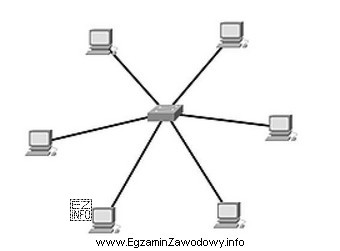

Topologia fizyczna opisuje rzeczywisty układ połączeń (kabli/łączy) między urządzeniami sieciowymi. W topologii gwiazdy każdy komputer/host jest połączony oddzielnym przewodem z węzłem centralnym, którym w praktyce bywa przełącznik (switch) lub koncentrator (hub). To daje charakterystyczny układ: wiele "ramion" zbiegających się w jednym punkcie.
Odpowiedź "gwiazdy" jest poprawna, ponieważ właśnie taki układ połączeń (połączenia punkt–punkt do jednego centrum) definiuje topologię gwiazdy i jest typowym sposobem budowy współczesnych sieci LAN Ethernet w okablowaniu strukturalnym.
Dlaczego pozostałe odpowiedzi nie pasują:
- "szyny" i "magistrali" odnoszą się do tej samej idei: wiele urządzeń jest dołączonych do jednego wspólnego medium transmisyjnego (wspólny "kręgosłup" kabla). Na schematach wygląda to jak jedna linia, do której dołączone są stacje. W takiej topologii nie ma jednego punktu centralnego dla wszystkich połączeń.
- "drzewa" oznacza układ hierarchiczny: kilka segmentów (często gwiazd) połączonych warstwowo, z rozgałęzieniami. Na rysunku typowym dla drzewa widać poziomy i rozdzielanie połączeń na kolejne gałęzie, a nie pojedynczy centralny węzeł obsługujący wszystkie stacje.
Wskazówka egzaminacyjna: aby odróżnić te topologie na schemacie, szukaj węzła centralnego (gwiazda), wspólnej jednej linii dla wielu hostów (magistrala/szyna) albo wielopoziomowych rozgałęzień (drzewo).
