KWALIFIKACJA INF9 - STYCZEŃ 2015



PYTANIE NR 5.

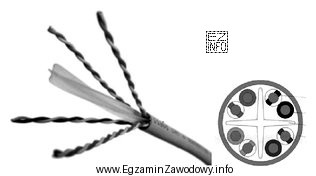

Rysunek przedstawia kabel instalacyjny
Ilustracja przedstawia kabel instalacyjny, który jest częścią egzaminu zawodowego dla montera sieci i urządzeń
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
U/UTP oznacza kabel nieekranowany (brak ekranu ogólnego i ekranów par). Kategoria 6 jest identyfikowana na podstawie oznaczeń kabla i/lub cech konstrukcyjnych widocznych na rysunku. Dlatego poprawną odpowiedzią jest nieekranowany U/UTP kat. 6, a warianty "ekranowany" oraz kat. 5 nie pasują do przedstawionego kabla.

Pełne wyjaśnienie:

Oznaczenia kabli skrętkowych informują o ekranowaniu i kategorii (parametrach transmisyjnych) okablowania. W zapisie U/UTP litera U na początku oznacza brak ekranu ogólnego (unshielded), a UTP wskazuje, że także pary nie mają indywidualnych ekranów. Taki kabel jest więc nieekranowany.

Kategoria 6 (kat. 6) odnosi się do wymagań i parametrów dla okablowania miedzianego skrętkowego. W praktyce rozpoznaje się ją najczęściej po oznaczeniu nadrukowanym na powłoce (np. CAT6) lub po cechach konstrukcyjnych pokazywanych na przekrojach (w zależności od producenta). Jeśli rysunek przedstawia kabel instalacyjny z oznaczeniem kat. 6 i bez warstw ekranu, właściwa odpowiedź brzmi: nieekranowany U/UTP kat. 6.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • ekranowany U/UTP kat. 6 – jest wewnętrznie sprzeczne: zapis U/UTP opisuje brak ekranowania; "ekranowany" nie pasuje do U/UTP.
  • nieekranowany U/UTP kat. 5 – kategoria 5 wskazuje inne parametry niż kat. 6; jeśli na rysunku/oznaczeniu jest kat. 6, kat. 5 odpada mimo poprawnego typu ekranowania.
  • ekranowany U/UTP kat. 5 – łączy dwa błędy naraz: sprzeczność ekranowania z U/UTP oraz niezgodną kategorię.

Wskazówka egzaminacyjna: zawsze czytaj oznaczenie w całości. Najpierw rozstrzygnij, czy kabel ma ekran (U/F/S), a dopiero potem kategorię (5/5e/6/6A itd.). Unikniesz wtedy odpowiedzi "ekranowany U/UTP", które jest logicznie niepoprawne.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza zapis U/UTP na kablu instalacyjnym?
U/UTP oznacza kabel nieekranowany: brak ekranu ogólnego (pierwsze U) i brak ekranów na parach (UTP). W praktyce taki kabel ma tylko skręcone pary w izolacji i powłokę zewnętrzną, bez folii/oplecionki pełniącej funkcję ekranu.
Jak rozpoznać, czy kabel jest ekranowany na przekroju?
Najczęściej widać warstwę folii lub oplot metaliczny pod powłoką zewnętrzną (ekran ogólny) albo folie na każdej parze (ekranowanie par). Jeśli na rysunku nie ma tych warstw, a opis wskazuje U/UTP, kabel traktuje się jako nieekranowany.
Dlaczego odpowiedź "ekranowany U/UTP" jest sprzeczna?
Bo samo oznaczenie U/UTP definiuje brak ekranowania. "Ekranowany" wymagałby innego zapisu (np. z F lub S w części dotyczącej ekranu). Na egzaminie warto wychwytywać takie logiczne sprzeczności w odpowiedziach.
Jakie są typowe oznaczenia kategorii na kablu kat. 6?
Producenci zwykle nadrukowują na powłoce ciąg znaków zawierający m.in. CAT6 lub Category 6, czasem także klasę, średnicę żył, materiał powłoki i metryczkę. W zadaniach egzaminacyjnych kategoria bywa kluczowym elementem rozpoznawczym.
Czy kat. 5 i kat. 6 da się odróżnić tylko po kolorach żył?
Zwykle nie. Kolory żył są standaryzowane w parach, ale nie przesądzają o kategorii. Kategorię rozpoznaje się po oznaczeniu na powłoce lub parametrach/cechach konstrukcyjnych podanych w opisie. Dlatego sama kolorystyka to za mało, by pewnie wybrać kat. 5 lub 6.
Jakie błędy najczęściej popełnia się przy identyfikacji skrętki?
Najczęstsze to: ignorowanie pełnego zapisu ekranowania, branie folii separacyjnej za ekran, oraz mylenie kategorii (5/5e/6) na podstawie "wyglądu". Pomaga zasada: najpierw ekran (U/F/S), potem kategoria z nadruku lub opisu.
Kiedy w praktyce wybiera się kabel nieekranowany U/UTP?
U/UTP stosuje się często w typowych instalacjach wewnętrznych, gdy środowisko nie generuje dużych zakłóceń elektromagnetycznych i gdy projekt nie wymaga ekranowania. Jest też zwykle łatwiejszy w montażu. Ostateczny dobór powinien wynikać z projektu i warunków instalacji.
Dlaczego kategoria kabla ma znaczenie w instalacji abonenckiej?
Kategoria wpływa na parametry transmisyjne toru miedzianego (np. pasmo pracy i tłumienność) oraz na kompatybilność z osprzętem i wymaganiami sieci. Zastosowanie niższej kategorii niż w projekcie może ograniczyć osiągi lub utrudnić certyfikację toru.
Jakie elementy na rysunku kabla mogą wskazywać na kat. 6?
W zadaniach szkolnych bywa to nadruk CAT6 na powłoce albo charakterystyczny przekrój pokazywany w materiałach dydaktycznych. W praktyce różnice konstrukcyjne między kategoriami zależą od producenta, więc najbardziej wiarygodne jest oznaczenie na kablu lub dokumentacja.
Czy U/UTP zawsze oznacza dokładnie to samo u każdego producenta?
Oznaczenie U/UTP jest standardową konwencją opisu ekranowania, więc sens jest stały: brak ekranowania. Różnić się mogą szczegóły wykonania (materiał powłoki, średnice, wypełniacze), ale nie sam fakt ekranowania. Jeśli widzisz U/UTP, traktuj kabel jako nieekranowany.
info

Statystycznie 68% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "U/UTP oznacza kabel nieekranowany (brak ekranu ogólnego i ekranów par)."

Źródła:

  • ISO/IEC 11801-1:2017, Information technology — Generic cabling for customer premises — Part 1: General requirements (terminologia kategorii/klas i okablowania miedzianego)
  • PN-EN 50173-1 (odpowiednik EN 50173-1), Information technology — Generic cabling systems — Part 1: General requirements (kategorie okablowania, zasady klasyfikacji)
  • TIA-568 (seria standardów), Commercial Building Telecommunications Cabling Standard (terminologia skrętki, kategorie oraz praktyka oznaczeń okablowania)

Materiały:

  • Dokumentacja techniczna producentów kabli (karty katalogowe i oznaczenia na powłoce)
  • Materiały szkoleniowe z okablowania strukturalnego (skrętka, kategorie, ekranowanie)
  • Normy dotyczące okablowania strukturalnego (w zakresie terminologii i klas/kategorii)
