KWALIFIKACJA CHM2 - PAŹDZIERNIK 2013

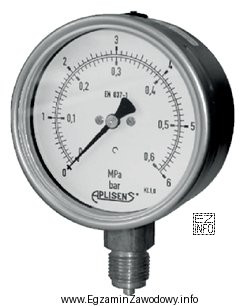

Na ilustracji widać manometr tarczowy (sprężynowy, z rurką Bourdona) z podwójną podziałką: wewnętrzną w MPa oraz zewnętrzną w bar. Kluczowa informacja do rozwiązania zadania to pełny zakres skali: od 0 do 0,6 MPa.

W praktyce eksploatacyjnej manometru nie dobiera się tak, aby urządzenie przez długi czas pracowało przy końcu skali. Zgodnie z zasadami doboru dla manometrów zgodnych z EN 837-1, przy ciśnieniu stałym lub wolno zmieniającym się zaleca się, aby ciśnienie robocze nie przekraczało około 75% pełnego zakresu. Ogranicza to zmęczenie elementu sprężystego (rurki Bourdona) i pomaga zachować stabilną dokładność wskazań.

Obliczenie jest proste:

• pełny zakres: 0,6 MPa,
• zalecane maksimum pracy ciągłej: 0,6 MPa × 0,75 = 0,45 MPa.

Dlatego poprawna odpowiedź to 0 ± 0,45 MPa (czyli praca w obszarze do ok. 0,45 MPa).

Dlaczego pozostałe odpowiedzi są błędne?

• 0 ± 0,40 MPa – to wartość zbyt zachowawcza względem zasady 75% dla zakresu 0,6 MPa; nie wynika z podanej reguły i pogarsza wykorzystanie skali (mniej "miejsca" na odczyt).
• 0 ± 0,30 MPa – jeszcze bardziej zaniża zakres pracy; manometr będzie pracował w dolnej części skali, gdzie odczyt bywa mniej praktyczny, a dobór nie jest uzasadniony przy znanym zakresie 0,6 MPa.
• 0 ± 0,60 MPa – to mylenie pełnego zakresu skali z zakresem roboczym; stała praca blisko końca skali przyspiesza zużycie i może pogarszać dokładność.

W instalacjach z chlorem (medium agresywne) poprawny dobór zakresu pracy jest szczególnie ważny, bo ogranicza ryzyko uszkodzeń przyrządu i błędów wskazań w dłuższej eksploatacji.
