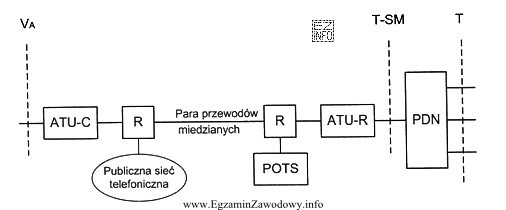

Pytanie wymaga rozpoznania technologii na podstawie rysunku opisanego jako "model odniesienia systemów". W praktyce dydaktycznej telekomunikacji takie schematy bardzo często dotyczą technologii dostępowych w sieci abonenckiej, gdzie pokazuje się zakończenia po obu stronach łącza (część po stronie operatora i część po stronie abonenta) oraz sam tor transmisyjny.
Odpowiedź "ADSL" pasuje do tej konwencji, ponieważ ADSL jest klasyczną technologią szerokopasmowego dostępu realizowaną na istniejącej infrastrukturze miedzianej. W materiałach szkoleniowych i dokumentach technicznych ADSL bywa przedstawiane w postaci modelu odniesienia/architektury funkcjonalnej, która ułatwia wskazanie: gdzie znajduje się część sieci operatora, gdzie instalacja abonencka oraz jak przebiega tor sygnałowy.
Dlaczego pozostałe odpowiedzi nie pasują:
- "ATM" opisuje przede wszystkim metodę transmisji i komutacji (warstwa transportowa/rdzeniowa lub agregacyjna). Może występować w sieci jako sposób przenoszenia ruchu, ale sam w sobie nie jest typowym "modelem odniesienia" dostępu abonenckiego pokazywanym jako para zakończeń na torze miedzianym.
- "ISDN" to rozwiązanie telefonii cyfrowej w sieci dostępowej, historycznie kojarzone z innymi parametrami i inną architekturą usług (głos i dane w kanałach o określonych przepływnościach). Schematy ISDN zwykle akcentują interfejsy i urządzenia końcowe w innym układzie niż typowe rysunki dla szerokopasmowego DSL.
- "HDSL" to inna technologia z rodziny DSL, zwykle kojarzona z transmisją symetryczną i innymi założeniami zastosowań. Jeżeli rysunek przedstawia charakterystyczny model odniesienia dla ADSL, wybór HDSL jest efektem mylenia odmian xDSL bez zwracania uwagi na cechy wskazane na schemacie.
Wskazówka egzaminacyjna: w pytaniach "na rysunku" warto najpierw zidentyfikować, czy schemat dotyczy dostępu abonenckiego (para miedziana, instalacja abonenta/operatora) czy raczej transportu (węzły, przełączanie, agregacja). To szybko zawęża poprawną technologię.
