KWALIFIKACJA INF1 - STYCZEŃ 2019



PYTANIE NR 12.

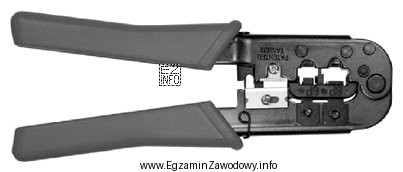

Rysunek przedstawia narzędzie do zaciskania żył kabla we wtyku
Ilustracja przedstawia narzędzie do zaciskania żył kabla we wtyku modularnym typu RJ, co jest związane z kwalifikacją
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Narzędzie z rysunku służy do zaciskania żył we wtykach modularnych stosowanych w okablowaniu abonenckim (rodzina RJ). Określenia typu "JACK" zwykle dotyczą gniazd/wtyków audio, a BNC to złącze koncentryczne wymagające innego sposobu zakończenia. Dlatego poprawne jest wskazanie wtyku modularnego typu RJ.

Pełne wyjaśnienie:

W instalacjach telekomunikacyjnych i abonenckich spotyka się różne rodzaje złączy, a do każdego z nich dobiera się właściwe narzędzie montażowe. Zaciskarka (crimper) do wtyków modularnych ma szczęki dopasowane do wtyków z rodziny RJ (np. stosowanych w połączeniach realizowanych na skrętce). Jej zadaniem jest dociśnięcie styków wtyku tak, aby przebiły izolację i wykonały trwały kontakt elektryczny z żyłami, a także zapewniły mechaniczne unieruchomienie przewodu.

Odpowiedź "modularnym typu RJ" pasuje do takiego narzędzia, bo nazwa "RJ" odnosi się do powszechnie używanych wtyków modularnych w instalacjach abonenckich/teleinformatycznych. W praktyce monter identyfikuje je po kształcie wtyku, liczbie miejsc na styki oraz typowym zastosowaniu w skrętce.

  • "palcowym typu JACK" jest mylące: "jack" kojarzy się głównie ze złączami audio (wtyk/gniazdo jack), które nie są montowane zaciskarką do wtyków modularnych, tylko mają inną konstrukcję i inne narzędzia.
  • "zwykłym WT-4" nie jest jednoznacznym, powszechnym określeniem standardowego wtyku modularnego w tym kontekście; taka nazwa nie wskazuje jednoznacznie na rodzinę złączy używanych z typową zaciskarką do RJ.
  • "BNC typu RG" łączy dwa różne poziomy pojęć: BNC to złącze do kabla koncentrycznego, natomiast "RG" bywa kojarzone z oznaczeniami typów kabli koncentrycznych. Złącza BNC zwykle montuje się innymi metodami (np. zacisk/kompresja/lut zależnie od wykonania), a nie zaciskarką przeznaczoną do wtyków modularnych.

Wskazówka egzaminacyjna: jeśli na ilustracji widać narzędzie z gniazdami/szczękami o kształcie odpowiadającym wtykom modularnym, wybieraj odpowiedź odnoszącą się do wtyku RJ, a nie do złączy koncentrycznych (BNC) ani do złączy audio ("jack").

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wtyk modularny typu RJ?
Wtyk modularny typu RJ to popularny typ wtyku stosowany w instalacjach abonenckich i teleinformatycznych, montowany przez wprowadzenie żył do prowadnic i dociśnięcie styków. W praktyce spotkasz go przy okablowaniu opartym o skrętkę, gdzie zakończenie wykonuje się zaciskarką.
Jak działa zaciskarka do wtyków RJ?
Zaciskarka dociska metalowe styki we wtyku tak, aby przebiły izolację żył i zapewniły kontakt elektryczny. Jednocześnie zaciskane jest odciążenie kabla, co zmniejsza ryzyko wyrwania przewodu. Kluczowe jest dopasowanie szczęk zaciskarki do typu wtyku.
Dlaczego BNC nie pasuje do zaciskarki do RJ?
BNC to złącze przeznaczone do kabli koncentrycznych i ma inną budowę niż wtyk modularny. Wymaga innych narzędzi i innego sposobu montażu (zależnie od wykonania złącza). Zaciskarka do RJ ma szczęki ukształtowane pod wtyki modularne, więc nie będzie właściwa do BNC.
Co oznacza, że narzędzie "zaciska żyły" we wtyku?
Oznacza to mechaniczne dociśnięcie styków złącza do przewodników (żył) tak, aby powstało pewne połączenie elektryczne i mechaniczne. W wtykach modularnych styki najczęściej przebijają izolację i stykają się bezpośrednio z miedzią, dlatego poprawna kolejność i wsunięcie żył są krytyczne.
Jakie są najczęstsze błędy przy zaciskaniu wtyków RJ?
Najczęstsze błędy to: niedociśnięcie wtyku (słaby kontakt), zła kolejność żył, zbyt krótko/za długo odizolowany płaszcz, niepełne wsunięcie żył do końca wtyku oraz brak odciążenia kabla. Każdy z tych błędów może powodować przerwy, duże tłumienie lub brak łączności.
Czy "jack" to to samo co RJ w telekomunikacji?
Nie. W praktyce instalacyjnej "RJ" odnosi się do wtyków modularnych używanych w okablowaniu abonenckim/teleinformatycznym, natomiast "jack" najczęściej kojarzy się ze złączami audio. Podobne brzmienie może mylić, ale są to inne rodziny złączy i inne zastosowania.
Kiedy używa się wtyków modularnych w instalacjach abonenckich?
Używa się ich, gdy tor abonencki lub teleinformatyczny jest zakończony złączem modularnym, np. w typowych przyłączach w budynkach, patchcordach i odcinkach okablowania opartych o skrętkę. Monter dobiera wtyk do przewodu (np. typ żyły) i narzędzia, aby zapewnić poprawne parametry transmisyjne.
Jak rozpoznać na zdjęciu zaciskarkę do RJ?
Najczęściej ma gniazda/szczęki o kształcie odpowiadającym wtykom modularnym oraz mechanizm zapadkowy zapewniający pełne dociśnięcie. Często bywa opisana jako zaciskarka do wtyków modularnych. W porównaniu do narzędzi do koncentryka jej szczęki są dopasowane do "prostokątnego" profilu wtyku RJ.
Dlaczego dopasowanie narzędzia do typu wtyku jest ważne?
Bo niewłaściwe narzędzie może nie dociśnąć styków lub zdeformować wtyk, co skutkuje niestabilnym połączeniem i awariami w eksploatacji. Dopasowanie dotyczy zarówno kształtu szczęk, jak i rodzaju wtyku oraz przewodu. W pracy montera ogranicza to reklamacje i poprawki instalacji.
Jak przygotować się do pytań o złącza i narzędzia na egzaminie INF.1?
Ćwicz rozpoznawanie złączy (modularne, koncentryczne, inne) na zdjęciach i w realnych elementach, ucz się nazw oraz typowych zastosowań. Trenuj dobór narzędzia do zadania: zaciskarka do modularnych vs narzędzia do koncentryka. Dodatkowo powtarz podstawowe pojęcia: żyła, izolacja, ekran, złącze.
info

Około 55% zdających odpowiada poprawnie na to pytanie. średnie

Eksperci podkreślają: "Narzędzie z rysunku służy do zaciskania żył we wtykach modularnych stosowanych w okablowaniu abonenckim (rodzina RJ)."

Materiały:

  • Instrukcje producentów zaciskarek i złączy (opis kompatybilnych wtyków i przekrojów przewodów)
  • Materiały dydaktyczne z okablowania strukturalnego i podstaw telekomunikacji abonenckiej
  • Ćwiczenia praktyczne: rozpoznawanie złączy na zdjęciach oraz dobór narzędzi do montażu
