KWALIFIKACJA GIW2 - STYCZEŃ 2014



PYTANIE NR 4.
Rysunek przedstawia obudowę

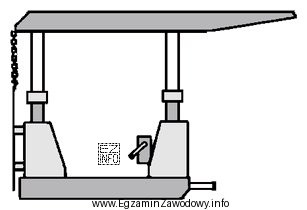

Ilustracja przedstawia schematyczny rysunek techniczny obudowy podporowej, używanej w górnictwie podziemnym.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Obudowa podporowa przenosi obciążenia górotworu głównie przez elementy podpierające (np. stojaki/ramy), stabilizując wyrobisko. Obudowa osłonowa ma przede wszystkim funkcję osłaniania, a osłonowo‑podporowa łączy obie role. Określenie wisząca dotyczy innej zasady pracy konstrukcji.

Pełne wyjaśnienie:

W górnictwie podziemnym typ obudowy rozpoznaje się po funkcji konstrukcji i po charakterystycznych elementach widocznych na rysunku. Odpowiedź "podporową" jest właściwa wtedy, gdy przedstawiona obudowa pracuje głównie jako układ podpierający: jej zasadniczym zadaniem jest podtrzymanie stropu i ograniczenie zbieżności wyrobiska poprzez przenoszenie obciążeń na ociosy lub spąg.

Dlaczego pozostałe odpowiedzi nie pasują do obudowy podporowej:

  • "osłonowo-podporową" wybiera się, gdy konstrukcja ma wyraźnie rozbudowane elementy osłonowe (np. osłony stropnic, osłony czoła, elementy ograniczające dopływ urobku/odprysków) przy jednoczesnym spełnianiu funkcji podparcia. Sama obecność podpór nie przesądza o tej kategorii — kluczowa jest istotna rola osłaniania.
  • "osłonową" kojarzy się z rozwiązaniami, w których priorytetem jest zabezpieczenie przestrzeni roboczej przez osłony, a nie typowa praca podporowa w rozumieniu obudowy podporowej. Jeśli rysunek pokazuje przede wszystkim elementy nośne/podpierające, "osłonowa" będzie zbyt wąska znaczeniowo.
  • "wiszącą" odnosi się do konstrukcji o odmiennej zasadzie podparcia/mocowania (np. zawieszenie). Taki typ rozpoznaje się po sposobie przenoszenia obciążenia i mocowania elementów, który różni się od klasycznych podpór ustawionych w wyrobisku.

Wskazówka egzaminacyjna: przy pytaniach "Rysunek przedstawia obudowę…" najpierw ustal, czy dominują elementy podporowe (przenoszenie obciążeń), czy osłony (ochrona/przegrodzenie przestrzeni). Dopiero potem dopasuj nazwę rodzaju obudowy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest obudowa podporowa w górnictwie podziemnym?
Obudowa podporowa to konstrukcja, której głównym zadaniem jest podpieranie górotworu i utrzymanie stateczności wyrobiska. Przenosi obciążenia stropu na podłoże/ociosy poprzez elementy nośne (np. stojaki, ramy), ograniczając zawały i zbieżność.
Jak odróżnić obudowę osłonową od podporowej na rysunku?
Patrz na dominującą funkcję elementów. W obudowie podporowej widać przede wszystkim części nośne przenoszące obciążenia. W obudowie osłonowej wyraźne są elementy osłaniające/przegrodowe (ochrona przestrzeni roboczej), a sama praca podporowa nie jest jedyną kluczową cechą.
Co oznacza obudowa osłonowo-podporowa?
To obudowa, która łączy dwie role: podpieranie górotworu oraz osłanianie przestrzeni (np. przed urobkiem, odpryskami, napływem materiału). W praktyce rozpoznaje się ją po jednoczesnej obecności wyraźnych elementów nośnych i rozbudowanych osłon.
Dlaczego pytania z rysunkiem są trudne na egzaminie zawodowym?
Bo wymagają szybkiego rozpoznania cech konstrukcyjnych i poprawnego nazwania typu obudowy. Uczniowie często widzą pojedynczy element i zgadują, zamiast ocenić cały układ oraz jego funkcję (podparcie, osłona, zawieszenie).
Jakie elementy najczęściej wskazują na obudowę podporową?
Najczęściej są to elementy stojakowe i ramowe, które tworzą układ podpierający strop i ograniczający deformacje wyrobiska. Na rysunkach zwraca się uwagę na to, czy konstrukcja "stoi" i przenosi obciążenie na spąg, a nie tylko osłania przestrzeń.
Czy obudowa wisząca to to samo co podporowa?
Nie. Obudowa wisząca oznacza inną zasadę pracy i mocowania (związana z zawieszeniem/zwisem elementów), a nie klasyczne podpieranie górotworu przez podpory ustawione w wyrobisku. Na egzaminie to typowa pułapka terminologiczna.
Kiedy stosuje się obudowy wyrobisk w kopalni podziemnej?
Stosuje się je wtedy, gdy trzeba zapewnić stateczność wyrobiska i bezpieczeństwo pracy: przy prowadzeniu chodników, komór, ścian lub w rejonach o niekorzystnych warunkach geologicznych. Dobór zależy od obciążeń, skał i technologii urabiania.
Jakie błędy najczęściej robi się przy rozpoznawaniu obudów na rysunku?
Najczęstsze błędy to: mylenie nazw (osłonowa vs osłonowo-podporowa), ocenianie po jednym detalu zamiast po funkcji, oraz automatyczne wybieranie typu "najbardziej znanego". Pomaga metoda: funkcja → cechy → nazwa.
Jak się uczyć typów obudów do kwalifikacji GIW.2?
Najlepiej uczyć się na zestawach rysunków i zdjęć: dla każdego typu wypisz 3–5 cech rozpoznawczych i zastosowanie. Potem ćwicz szybkie dopasowanie: patrzysz na rysunek, nazywasz funkcję (podpora/osłona/mieszana) i wybierasz termin.
Jak rozpoznać, że odpowiedź w teście zależy od rysunku?
Jeśli treść brzmi "Rysunek przedstawia…" i nie ma opisu cech w tekście, to informacja jest w ilustracji. Wtedy nie da się poprawnie odpowiedzieć bez analizy grafiki. Na egzaminie warto poświęcić chwilę na odczytanie detali konstrukcji.
