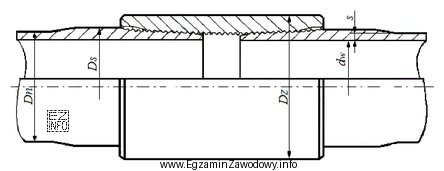

Pytanie sprawdza umiejętność identyfikacji rodzaju połączenia gwintowego rur wydobywczych na podstawie rysunku. W praktyce eksploatacji otworowej rozpoznanie, czy rura jest spęczana, opiera się na cechach geometrycznych końcówki: spęczanie oznacza lokalne zwiększenie przekroju (pogrubienie ścianki/poszerzenie średnicy) w strefie, gdzie wykonywany jest gwint. Taki zabieg ma na celu poprawę parametrów wytrzymałościowych złącza oraz ograniczenie osłabienia rury w rejonie gwintu.
Odpowiedź "spęczanych" jest poprawna, gdy na rysunku widać wyraźnie strefę zgrubienia przy końcu rury, typową dla konstrukcji spęczanej. To jest kluczowy element rozpoznawczy: nie sama obecność gwintu, lecz zmiana geometrii końcówki w porównaniu z częścią zasadniczą rury.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "niespęczanych" – dotyczy rur, których końce nie mają lokalnego zgrubienia; na rysunku (dla poprawnej identyfikacji) powinny wyglądać jak przedłużenie części zasadniczej rury bez pogrubienia w strefie gwintu.
- "typu kielichowego" – sugeruje rozwiązanie, w którym jedna część tworzy kielich/gniazdo dla drugiej; w połączeniach rur wydobywczych to inny sposób kształtowania końcówek niż spęczanie pod gwint.
- "typu TDS" – sama nazwa/skrót nie jest cechą konstrukcyjną widoczną na rysunku w sposób jednoznaczny bez dodatkowego opisu standardu; jeśli rysunek prezentuje typowe spęczenie końcówki, to klasyfikacja przez cechę "spęczania" jest właściwa.
Wskazówka egzaminacyjna: najpierw wypatruj na rysunku zmiany średnicy lub grubości ścianki w rejonie gwintu. Dopiero potem porównuj odpowiedzi. To ogranicza ryzyko pomyłki między "spęczane" i "niespęczane", które różnią się jedną literą, ale opisują istotnie inne wykonanie końcówki rury.
