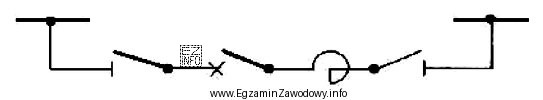

Pytanie sprawdza umiejętność identyfikacji elementów wyposażenia pola rozdzielczego na podstawie rysunku oraz zrozumienie ich roli w układzie. Pole sprzęgła podłużnego jest typowym polem w rozdzielni/stacji, które umożliwia sprzęganie (łączenie) dwóch sekcji szyn lub dwóch torów, co ułatwia prowadzenie ruchu sieciowego, rekonfigurację układu i prace eksploatacyjne.
Odpowiedź "dławikiem zwarciowym" jest poprawna, ponieważ dławik zwarciowy jest elementem wprowadzanym do toru w celu ograniczania prądów zwarciowych (przez zwiększenie reaktancji). Na rysunkach i schematach jest on przedstawiany jako element bierny (indukcyjny), a jego obecność w polu sprzęgłowym jest uzasadniona, gdy projekt układu wymaga redukcji prądów zwarcia przy łączeniu sekcji.
Odpowiedzi z aparatami łączeniowymi są błędne, bo dotyczą innej funkcji:
- "dwoma rozłącznikami" – rozłącznik jest aparatem łączeniowym przeznaczonym do pracy w określonych warunkach obciążenia, ale sam fakt występowania rozłączników nie opisuje charakterystycznej funkcji ograniczania prądu zwarciowego.
- "jednym odłącznikiem" – odłącznik służy przede wszystkim do zapewnienia widocznej przerwy izolacyjnej i nie jest przeznaczony do wyłączania prądów roboczych; nie pełni roli elementu ograniczającego prąd zwarciowy.
- "wyłącznikiem i rozłącznikami" – zestaw aparatów łączeniowych może występować w wielu polach, ale nie zastępuje dławika; wyłącznik realizuje łączenie i wyłączanie (w tym zwarć), natomiast dławik wpływa na parametry obwodu (reaktancję), a więc na poziom prądów zwarciowych.
Wskazówka egzaminacyjna: przy takich zadaniach warto najpierw rozstrzygnąć, czy widoczny element jest aparatem łączeniowym (ma funkcję łączenia/rozdzielania) czy elementem biernym (modyfikuje parametry obwodu). Dopiero potem wybierać nazwę: odłącznik/rozłącznik/wyłącznik vs dławik.
