KWALIFIKACJA ELE2 - CZERWIEC 2014 (test 3)

Wyjaśnienie poprawnej odpowiedzi:

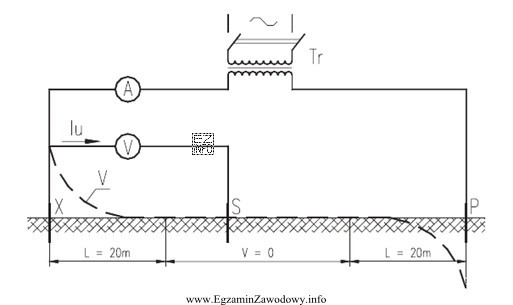

Rysunek przedstawia schemat pomiaru rezystancji uziemienia metodą techniczną, co można rozpoznać po układzie elektrod pomiarowych i sposobie ich rozmieszczenia. Metoda ta jest również znana jako metoda trójpolowa lub metoda Wennera i polega na umieszczeniu dwóch elektrod pomocniczych na równych odległościach od elektrody centralnej, a następnie pomiarze napięcia i prądu w celu obliczenia rezystancji uziemienia.
