KWALIFIKACJA ELM3 - CZERWIEC 2014 (test 2)



PYTANIE NR 4.

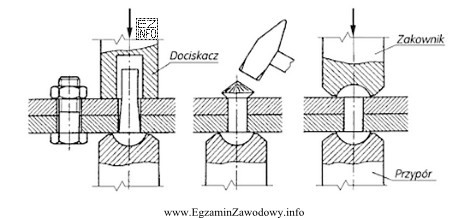

Rysunek przedstawia proces
Ilustracja przedstawia proces nitowania, co jest zgodne z odpowiedzią do pytania egzaminacyjnego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Nitowanie to proces wykonywania połączenia nierozłącznego elementów za pomocą nitu, zwykle przez włożenie nitu w otwór i zakuwanie (odkształcanie) jego końca, aby powstał drugi łeb. Wiercenie, frezowanie i gwintowanie są operacjami obróbki skrawaniem, a nie metodami trwałego łączenia części.

Pełne wyjaśnienie:

Poprawna odpowiedź: nitowania.

Nitowanie jest metodą wykonywania połączeń nierozłącznych. Typowo na rysunku rozpoznaje się je po obecności nitu przechodzącego przez łączone elementy oraz po cechach zakuwania (odkształcenia końca trzpienia, tworzącego drugi łeb). W praktyce montażowej w mechatronice takie połączenia spotyka się m.in. w osłonach, obudowach, uchwytach i lekkich konstrukcjach, gdzie liczy się szybkość montażu i powtarzalność.

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • Wiercenie to obróbka skrawaniem służąca do wykonywania otworów. Często poprzedza nitowanie (otwór pod nit), ale sama obecność otworu nie oznacza jeszcze wiercenia jako procesu przedstawionego na rysunku. Jeśli rysunek pokazuje nit i jego zakuwanie, jest to nitowanie.
  • Frezowanie to obróbka skrawaniem, w której narzędzie wieloostrzowe (frez) kształtuje powierzchnię, rowek lub płaszczyznę. Na rysunkach technicznych/ilustracjach procesu zwykle widać skrawanie i geometrię frezu, a nie element złączny typu nit.
  • Gwintowanie polega na wykonywaniu gwintu (wewnętrznego lub zewnętrznego) gwintownikiem lub narzynką. Efektem jest gwint umożliwiający połączenie śrubowe (rozłączne), a nie zakuwany łącznik.

Wskazówka egzaminacyjna: gdy masz do wyboru operacje skrawania (wiercenie/frezowanie/gwintowanie) oraz metodę łączenia (nitowanie), najpierw sprawdź, czy na ilustracji widać łącznik (nit) i deformację materiału tworzącą łeb. To najpewniejsza cecha nitowania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest nitowanie i do czego służy?
Nitowanie to metoda wykonywania połączenia nierozłącznego z użyciem nitu. Nit przechodzi przez elementy, a następnie jego koniec jest zakuwny tak, by powstał drugi łeb. Stosuje się je, gdy liczy się szybkość montażu, prostota oraz brak konieczności gwintowania.
Jak rozpoznać nitowanie na rysunku lub zdjęciu procesu?
Szukaj elementu złącznego (nitu) przechodzącego przez dwa materiały oraz oznak zakuwania, czyli odkształcenia końca nitu tworzącego łeb. W odróżnieniu od obróbki skrawaniem nie widać powstawania wiórów ani narzędzia skrawającego (jak wiertło czy frez).
Dlaczego wiercenie bywa mylone z nitowaniem?
Bo nitowanie bardzo często wymaga wcześniejszego wykonania otworu. Jeśli na ilustracji widać otwór, część osób automatycznie wybiera wiercenie. Trzeba jednak sprawdzić, czy pokazano samą operację wykonania otworu, czy już etap montażu z nitem i jego zakuwniem.
Jakie są różnice między nitowaniem a gwintowaniem?
Nitowanie tworzy połączenie nierozłączne (zwykle demontaż wymaga zniszczenia nitu, np. rozwiercenia). Gwintowanie służy do wykonania gwintu, który umożliwia połączenie śrubowe, czyli rozłączne. Na rysunku gwint rozpoznasz po charakterystycznym zarysie zwoju lub opisie gwintu.
Kiedy w mechatronice stosuje się połączenia nitowe?
Połączenia nitowe spotyka się m.in. w obudowach, osłonach, wspornikach i lekkich konstrukcjach, gdzie ważna jest powtarzalność i szybki montaż. Bywają też używane tam, gdzie dostęp do drugiej strony jest ograniczony (w zależności od rodzaju nitów i narzędzi).
Czy nitowanie jest połączeniem rozłącznym?
Nie. Nitowanie klasycznie daje połączenie nierozłączne. Oznacza to, że typowy demontaż nie odbywa się przez odkręcenie, lecz przez usunięcie nitu (np. rozwiercenie). To ważna wskazówka: jeśli na rysunku widać nit, nie jest to połączenie śrubowe.
Jakie narzędzia najczęściej kojarzą się z nitowaniem?
W praktyce używa się m.in. nitownic ręcznych lub pneumatycznych oraz odpowiednich końcówek dopasowanych do typu nitu. W zadaniach egzaminacyjnych rozpoznanie często opiera się na efekcie: obecności nitu i zakuwnia, a nie na szczegółowej budowie narzędzia.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu procesów na rysunkach?
Typowe błędy to: skupienie się na jednym detalu (np. otwór = wiercenie), ignorowanie funkcji procesu (łączenie vs skrawanie) oraz pośpiech. Pomaga prosta zasada: jeśli widzisz łącznik (nit) i jego deformację, to raczej montaż/łączenie niż obróbka.
Gdzie na rysunku widać cechę, że to frezowanie, a nie nitowanie?
Frezowanie rozpoznaje się po obecności narzędzia wieloostrzowego (frezu) i po kształtowaniu powierzchni przez skrawanie. W nitowaniu zamiast narzędzia skrawającego widać element złączny oraz zakuwnie. Jeżeli brak frezu i brak śladów skrawania, frezowanie jest mało prawdopodobne.
Jak przygotować się do pytań o rozpoznawanie operacji technologicznych?
Najlepiej ćwiczyć na zestawach ilustracji: osobno dla łączenia (nitowanie, spawanie, klejenie) i osobno dla obróbki skrawaniem (wiercenie, frezowanie, gwintowanie). Ucz się cech wizualnych: element złączny, wióry, typ narzędzia, zmiana kształtu materiału.
info

Statystycznie 64% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że nitowanie to proces wykonywania połączenia nierozłącznego elementów za pomocą nitu, zwykle przez włożenie nitu w otwór i zakuwanie (odkształcanie) jego końca, aby powstał drugi łeb.

Źródła:

  • https://pl.wikipedia.org/wiki/Nitowanie - dostęp 2026-03-02
  • https://pl.wikipedia.org/wiki/Wiercenie - dostęp 2026-03-02
  • https://pl.wikipedia.org/wiki/Gwintowanie - dostęp 2026-03-02

Materiały:

  • Materiały dydaktyczne z technologii mechanicznej: rozdziały o połączeniach nierozłącznych i nitowaniu
  • Instrukcje BHP i stanowiskowe dotyczące prac montażowych (narzędzia ręczne i pneumatyczne do nitowania)
  • Atlas/kompendium obróbki skrawaniem: różnice między wierceniem, frezowaniem i gwintowaniem (cechy na rysunkach)
