PYTANIE NR 8.

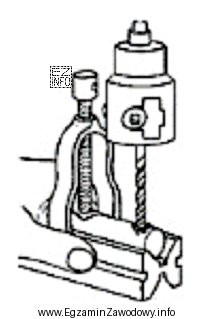

Rysunek przedstawia proces wiercenia z zamocowaniem przedmiotu za pomocą
Ilustracja przedstawia proces wiercenia z zamocowaniem przedmiotu za pomocą pryzmy.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pryzma służy do pewnego podparcia i ustalenia elementów o przekroju kołowym (np. wałków) podczas obróbki, w tym wiercenia. Imadło zwykle zaciska przedmioty o płaskich ściankach, konik jest typowy dla tokarki jako podparcie kła, a zabierak przenosi napęd przy toczeniu, nie jest standardowym mocowaniem do wiercenia.

Pełne wyjaśnienie:

W tym typie zadania kluczowe jest rozpoznanie sposobu zamocowania przedmiotu przedstawionego na rysunku. Poprawne jest wskazanie pryzmy, ponieważ pryzma (najczęściej w kształcie litery V) jest przyrządem przeznaczonym do ustalania i podpierania elementów walcowych. Dzięki dwóm płaszczyznom tworzącym "V" detal okrągły nie toczy się swobodnie, a jego oś można stabilnie ustalić w zadanym położeniu.

Dlaczego odpowiedź "pryzmy." ma sens w kontekście wiercenia?

  • Stabilizacja walca: przy wierceniu siły skrawania i drgania mogą wprawić wałek w ruch, jeśli nie jest właściwie podparty. Pryzma ogranicza obrót i przesuw.
  • Powtarzalność: w praktyce ślusarskiej pryzmy stosuje się do powtarzalnego ustawiania wałków/rur pod operacje takie jak nawiercanie, wiercenie poprzeczne czy trasowanie.
  • Bezpieczeństwo: poprawne ustalenie zmniejsza ryzyko "wyrwania" detalu z mocowania.

Pozostałe odpowiedzi są typowymi pułapkami pojęciowymi:

  • "konika" – konik kojarzy się z podpieraniem przedmiotu w toczeniu na tokarkach (kłem). W samym wierceniu na wiertarce nie pełni roli podstawowego przyrządu do mocowania detalu; jest to inne stanowisko i inna funkcja osprzętu.
  • "imadła" – imadło maszynowe bardzo często występuje na wiertarkach, ale jego charakterystyczną cechą jest zacisk szczękami. Jeśli na rysunku widoczna jest podpora typu V dla wałka, to wskazuje na pryzmę, a nie klasyczne imadło szczękowe.
  • "zabieraka" – zabierak służy do przenoszenia momentu obrotowego na przedmiot obrabiany w toczeniu (np. przy pracy między kłami). Nie jest to standardowy element "zamocowania do wiercenia", więc wybór tej odpowiedzi zwykle wynika z pomylenia procesów.

Wskazówka egzaminacyjna: gdy na ilustracji widzisz element walcowy oparty w "V" (często z dociskiem/obejmą), najpierw rozważ pryzmę. Gdy widzisz szczęki zaciskowe – wtedy bardziej pasuje imadło.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest pryzma i do czego służy w obróbce metalu?
Pryzma to przyrząd ustalający (najczęściej w kształcie litery V), który służy do stabilnego podparcia elementów o przekroju kołowym, np. wałków lub rur. Ułatwia ustawienie osi detalu i zmniejsza ryzyko przetoczenia lub przesunięcia podczas operacji takich jak wiercenie, trasowanie czy pomiary.
Jak rozpoznać na rysunku mocowanie w pryzmie?
Najczęściej widać wałek oparty na dwóch płaszczyznach tworzących "V" albo w gnieździe o podobnym kształcie. Często występuje też docisk (obejma lub śruba dociskowa), który zapobiega podnoszeniu detalu. To odróżnia pryzmę od imadła, gdzie dominują szczęki zaciskowe.
Dlaczego do wiercenia wałka stosuje się pryzmę zamiast imadła?
Imadło szczękowe najlepiej trzyma przedmioty o płaskich powierzchniach. Wałek w szczękach może się obracać lub ustawić nierówno, co pogarsza dokładność i bezpieczeństwo. Pryzma ustala element walcowy geometrycznie (przez kształt V), dzięki czemu łatwiej utrzymać położenie osi i ograniczyć obrót podczas wiercenia.
Co to jest konik i kiedy się go używa?
Konik to element tokarki służący głównie do podpierania przedmiotu obrabianego kłem lub do mocowania narzędzi w pinoli (np. wiertła przy wierceniu na tokarce). Jest typowy dla stanowiska tokarskiego. W zadaniach o wierceniu na wiertarce konik zwykle nie jest przyrządem mocującym detal na stole.
Co to jest zabierak i dlaczego nie pasuje jako mocowanie do wiercenia?
Zabierak to osprzęt tokarski, który przenosi moment obrotowy na przedmiot obrabiany (np. podczas toczenia między kłami). Jego zadaniem jest "zabieranie" detalu do obrotu. W typowym mocowaniu do wiercenia nie potrzebujesz przenosić napędu na detal, tylko go unieruchomić, dlatego zabierak nie jest właściwą odpowiedzią.
Jakie błędy BHP grożą przy złym zamocowaniu wałka do wiercenia?
Najczęstsze ryzyko to obrót detalu razem z wiertłem, "wyrwanie" z mocowania, uderzenie obracającym się elementem oraz skaleczenia od wiórów. Źle ustalony wałek może też zakleszczyć wiertło i spowodować nagłe szarpnięcie. Dlatego stosuje się przyrządy stabilizujące, np. pryzmy, oraz dociski.
Jakie są typowe zastosowania pryzmy w pracach ślusarskich?
Pryzmy wykorzystuje się do trasowania i pomiarów wałków, podpierania rur, ustawiania detali do wiercenia poprzecznego, a także do kontroli bicia i osiowości. W praktyce warsztatowej pryzma pomaga szybko i powtarzalnie ustalić element walcowy bez konieczności wykonywania dodatkowych specjalnych uchwytów.
Czy imadło maszynowe zawsze jest złe do wiercenia?
Nie. Imadło maszynowe jest bardzo dobre do wielu detali, szczególnie o płaskich ściankach lub o kształtach pryzmatycznych. Problem pojawia się, gdy próbujesz zaciskać elementy walcowe bez odpowiednich wkładek lub pryzmy – wtedy łatwiej o obrót detalu i niepewne ustalenie. Dobór zależy od geometrii przedmiotu.
Jak dobrać przyrząd do mocowania przedmiotu podczas wiercenia?
Najpierw oceń kształt detalu: dla elementów płaskich i prostopadłościennych zwykle wybiera się imadło lub dociski, a dla elementów walcowych – pryzmę lub uchwyt przeznaczony do wałków. Następnie uwzględnij kierunek sił skrawania, potrzebną dokładność oraz dostęp narzędzia do miejsca wiercenia.
Jak przygotować się do takich pytań na egzaminie ślusarza?
Ćwicz rozpoznawanie oprzyrządowania na zdjęciach i rysunkach: pryzmy, imadła, dociski, uchwyty oraz elementy tokarki (konik, zabierak). Ucz się po funkcji: co ustala, co zaciska, co przenosi napęd. Na egzaminie najczęściej wygrywa analiza zastosowania przyrządu, a nie samo skojarzenie nazwy.
