KWALIFIKACJA CHM4 - STYCZEŃ 2018



PYTANIE NR 6.

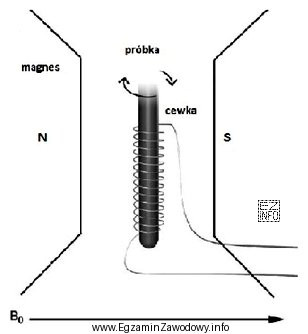

Rysunek przedstawia schemat aparatury do
Ilustracja przedstawia schemat aparatury do spektroskopii magnetycznego rezonansu jądrowego (NMR), co jest zgodne z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "NMR", ponieważ aparatura do NMR ma charakterystyczny układ obejmujący silny magnes oraz tor radiowy (nadawanie i odbiór sygnału), a próbka znajduje się w obszarze pola magnetycznego. ASA, GC i UV-Vis mają inną budowę blokową (atomizer/monochromator/kolumna).

Pełne wyjaśnienie:

W pytaniu trzeba rozpoznać technikę analityczną wyłącznie na podstawie schematu aparatury. Dla NMR (jądrowego rezonansu magnetycznego) typowe są elementy związane z pracą w silnym polu magnetycznym oraz wzbudzaniem i detekcją sygnału w zakresie fal radiowych.

  • Dlaczego "NMR" jest poprawne: spektrometr NMR obejmuje magnes (źródło stabilnego pola), sondę z cewkami (wzbudzanie i odbiór), oraz elektronikę/konsolę RF. Próbka (zwykle w cienkiej rurce) znajduje się w centrum magnesu. Taka logika bloków odróżnia NMR od metod optycznych i chromatograficznych.
  • Dlaczego "ASA" jest niepoprawne: aparatura ASA (absorpcja atomowa) wymaga źródła promieniowania (najczęściej lampa), atomizera (płomień lub piec), monochromatora i detektora. Kluczowe są elementy optyczne i część atomizacji, a nie magnes i tor RF.
  • Dlaczego "GC" jest niepoprawne: chromatograf gazowy ma w schemacie wyraźne bloki: gaz nośny, dozownik, kolumnę w termostacie oraz detektor (np. płomieniowy). Jest to układ przepływowy z rozdziałem na kolumnie, czego nie ma w NMR.
  • Dlaczego "UV-Vis" jest niepoprawne: UV-Vis to spektrofotometria optyczna: źródło światła, układ rozdziału (monochromator), kuweta z próbką i detektor. Dominują elementy optyczne, a nie komponenty pola magnetycznego i radiowego.

Wskazówka egzaminacyjna: gdy widzisz na schemacie "magnes/sonda/cewki" i brak kolumny chromatograficznej oraz brak typowego toru optycznego (źródło–monochromator–kuweta–detektor), najczęściej chodzi o NMR.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest NMR w analizie chemicznej?
NMR to metoda spektroskopowa oparta na zjawisku jądrowego rezonansu magnetycznego. Umożliwia identyfikację i potwierdzanie struktury związków (np. liczby i rodzaju protonów lub atomów węgla w różnych środowiskach chemicznych) na podstawie widma.
Jakie elementy aparatury wskazują, że to jest NMR?
Najbardziej charakterystyczne są: silny magnes wytwarzający stabilne pole, sonda z cewkami do wzbudzania i odbioru sygnału radiowego oraz elektronika/konsola sterująca. Próbka znajduje się w centrum magnesu, a nie w kuwecie optycznej czy na kolumnie.
Dlaczego schemat GC wygląda inaczej niż schemat NMR?
GC jest metodą rozdzielczą w układzie przepływowym: na schemacie zwykle widać gaz nośny, dozownik, kolumnę w piecu i detektor. NMR nie rozdziela mieszaniny na kolumnie – bada próbkę umieszczoną w polu magnetycznym, więc zamiast toru przepływu pojawia się magnes i tor RF.
Co odróżnia UV-Vis od NMR na rysunku aparatury?
UV-Vis jest metodą optyczną: w schemacie szuka się źródła światła, monochromatora, kuwety oraz detektora. NMR nie używa toru optycznego – kluczowe są elementy pola magnetycznego i układ radiowy. Jeśli na rysunku dominują bloki "magnes/sonda", to nie jest UV-Vis.
Czy ASA i UV-Vis to to samo, skoro obie metody mierzą absorpcję?
Nie. UV-Vis mierzy absorpcję promieniowania przez cząsteczki w roztworze (kuweta). ASA (absorpcja atomowa) mierzy absorpcję przez wolne atomy w atomizerze (płomień lub piec grafitowy). W ASA konieczny jest etap atomizacji oraz typowe elementy optyczne dopasowane do linii atomowych.
Jakie są typowe zastosowania NMR w pracy technika analityka?
NMR wykorzystuje się do potwierdzania tożsamości substancji, kontroli jakości surowców i produktów, identyfikacji zanieczyszczeń oraz oceny struktury związków organicznych. W praktyce technik przygotowuje próbkę (rozpuszczalnik, stężenie, filtracja) i dba o poprawne warunki pomiaru.
Jakie błędy najczęściej prowadzą do pomylenia NMR z inną metodą?
Częste są pomyłki wynikające z patrzenia tylko na ogólny "blokowy" rysunek i wybierania dowolnej spektroskopii. Pomaga szukanie elementów wyróżniających: kolumna oznacza chromatografię, kuweta i monochromator sugerują UV-Vis, a atomizer (płomień/piec) wskazuje ASA.
Jak przygotować się do zadań typu "rysunek przedstawia aparaturę do…"?
Najlepiej uczyć się po schematach blokowych i przypisywać do każdej techniki 2–3 elementy rozpoznawcze. Dla NMR: magnes i sonda. Dla GC: kolumna i gaz nośny. Dla UV-Vis: źródło–monochromator–kuweta. Dla ASA: atomizer i lampa. To skraca czas na egzaminie.
Jakie informacje o próbce są ważne w NMR, a mniej w UV-Vis?
W NMR ważne są: dobór rozpuszczalnika (często deuterowanego), czystość, brak cząstek stałych i odpowiednia ilość analitu. W UV-Vis kluczowe są przezroczystość roztworu i brak zmętnienia w kuwecie, ale nie ma wymogu pracy w polu magnetycznym ani detekcji RF.
Czy bez ilustracji da się rozwiązać takie pytanie na egzaminie?
W praktyce nie w pełni, bo treść pytania odwołuje się do schematu. Dlatego na egzaminie trzeba uważnie analizować rysunek: czy jest tor optyczny, układ przepływowy z kolumną, atomizer czy elementy magnesu i sondy. To właśnie te cechy rozstrzygają wybór metody.
info

Statystycznie 54% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że aSA, GC i UV-Vis mają inną budowę blokową (atomizer/monochromator/kolumna).

Materiały:

  • Podręczniki z analizy instrumentalnej omawiające budowę aparatur (NMR, UV-Vis, AAS/ASA, GC)
  • Instrukcje producentów spektrometrów NMR (części: magnes, sonda, konsola RF) – do rozpoznawania bloków
  • Zestawy schematów blokowych technik instrumentalnych do ćwiczeń (flashcards/quizy)
