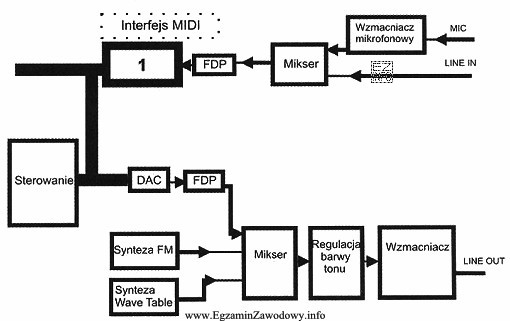

Na karcie dźwiękowej występują dwa podstawowe kierunki przetwarzania sygnału audio: nagrywanie (wejście) i odtwarzanie (wyjście). Jeśli do komputera doprowadzamy dźwięk z mikrofonu lub wejścia liniowego, jest to sygnał analogowy. Komputer przetwarza dane w postaci cyfrowej, dlatego po stronie wejścia musi znaleźć się układ, który wykona konwersję analog->cyfra.
Odpowiedź "Zamienia sygnał analogowy na cyfrowy." opisuje działanie przetwornika analogowo-cyfrowego (ADC). W praktyce oznacza to, że napięcie odpowiadające fali dźwiękowej jest próbkowane i kwantyzowane, a wynikiem jest strumień danych, który może zostać zapisany lub poddany obróbce w systemie operacyjnym (np. miksowanie, korekcja).
Pozostałe odpowiedzi są typowymi "pułapkami":
- "Zamienia sygnał cyfrowy na analogowy." dotyczy przetwornika C/A (DAC), który jest potrzebny głównie przy odtwarzaniu (wyjście na głośniki/słuchawki), a nie przy wprowadzaniu dźwięku do komputera.
- "Wzmacnia sygnał wyjściowy." odnosi się do wzmacniacza mocy lub stopnia wyjściowego (np. dla słuchawek). Taki blok nie zmienia postaci sygnału z analogowej na cyfrową.
- "Wzmacnia sygnał wejściowy." opisuje przedwzmacniacz (np. mikrofonowy), który może być obecny przed ADC, ale nadal nie wykonuje konwersji na postać cyfrową.
Wskazówka egzaminacyjna: zawsze sprawdzaj kierunek toru na schemacie blokowym (wejście/wyjście, strzałki) i dopasuj go do funkcji: wejście analogowe wymaga ADC, a wyjście analogowe wymaga DAC.
