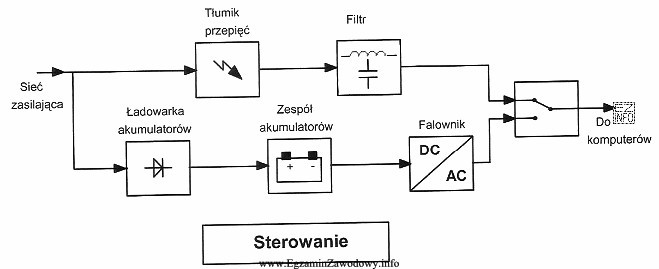

Zasilacz awaryjny UPS służy do podtrzymania pracy urządzeń IT podczas zaniku lub pogorszenia parametrów zasilania sieciowego. Na schemacie blokowym typowy UPS (zwłaszcza online lub z elementami podtrzymania) rozpoznaje się po obecności magazynu energii (akumulatora) oraz toru przekształcania energii: AC z sieci jest prostowane do DC (prostownik/ładowarka), akumulator jest doładowywany, a następnie energia jest przekształcana z DC na AC w falowniku, aby zasilać odbiorniki.
Dodatkową charakterystyczną cechą schematów UPS bywa obejście (bypass), czyli możliwość zasilenia odbiorników bezpośrednio z sieci w określonych warunkach (np. serwis, przeciążenie, awaria falownika). Taki układ bloków odróżnia UPS od zwykłych zasilaczy komputerowych.
Odpowiedź "impulsowego komputera" jest nieadekwatna, bo zasilacz impulsowy komputera (PSU) ma inną funkcję: przekształca AC na stabilizowane napięcia DC dla podzespołów komputera i zwykle nie zapewnia autonomicznego podtrzymania z akumulatora oraz nie wytwarza ponownie napięcia AC dla odbiornika.
Odpowiedź "analogowego komputera" jest myląca: nie jest to standardowa kategoria zasilacza identyfikowana schematem blokowym w kontekście infrastruktury teleinformatycznej. W praktyce szkolnej i serwisowej spotyka się raczej rozróżnienie UPS, zasilaczy impulsowych oraz zasilaczy liniowych, a nie "zasilacza analogowego komputera".
Odpowiedź "impulsowego matrycy RAID" sugeruje urządzenie związane z pamięcią masową, jednak sam typ zasilacza rozpoznaje się po funkcjonalnych blokach toru energii. Macierze RAID mogą być zasilane z typowych zasilaczy impulsowych, ale schemat blokowy z akumulatorem i falownikiem odpowiada zasilaniu awaryjnemu (UPS), a nie "specjalnemu zasilaczowi RAID".
Wskazówka egzaminacyjna: na schemacie szukaj słów/oznaczeń odpowiadających akumulatorowi, ładowaniu, falownikowi i ewentualnie bypassowi. Zestaw tych bloków najczęściej prowadzi do identyfikacji UPS.
