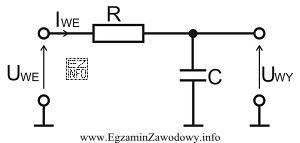

Filtry dzieli się według tego, jakie częstotliwości przenoszą z małym tłumieniem, a jakie celowo tłumią. W zadaniu poprawna jest odpowiedź "dolnoprzepustowego", bo filtr dolnoprzepustowy ma:
- pasmo przenoszenia dla częstotliwości niskich (sygnał przechodzi "łatwo", tłumienie jest małe),
- pasmo zaporowe dla częstotliwości wysokich (składowe wysokoczęstotliwościowe są tłumione).
To klasyczne rozwiązanie stosuje się m.in. do ograniczania zakłóceń o wysokich częstotliwościach oraz do wygładzania sygnałów, gdy niepożądane są szybkie zmiany (wysokie składowe widmowe).
Dlaczego pozostałe odpowiedzi są błędne:
- "górnoprzepustowego" – taki filtr działa odwrotnie: tłumi niskie częstotliwości, a przepuszcza wyższe. W praktyce wybiera się go wtedy, gdy chce się usunąć składową stałą lub wolne zmiany sygnału.
- "środkowozaporowego" – filtr środkowozaporowy (notch) tłumi wąski zakres częstotliwości w środku pasma, a przepuszcza częstotliwości niższe i wyższe od niego. To inna idea niż "przepuszczanie niskich, tłumienie wysokich".
- "środkowoprzepustowego" – filtr środkowoprzepustowy (band-pass) przepuszcza pewien zakres częstotliwości "w środku", a tłumi zarówno niskie, jak i wysokie. To również nie odpowiada zachowaniu filtru dolnoprzepustowego.
Wskazówka egzaminacyjna: aby nie pomylić typów, zapamiętaj schemat myślenia "co przepuszcza?" – nazwa filtru mówi o paśmie przenoszenia (dolne, górne albo środek), a nie o paśmie tłumienia.
