PYTANIE NR 18.

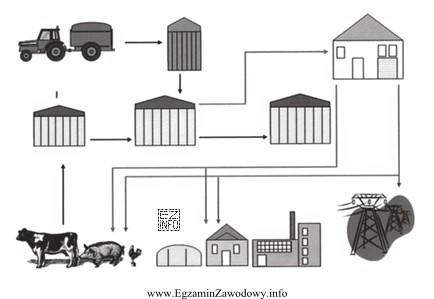

Rysunek przedstawia schemat ideowy
Ilustracja przedstawia schemat ideowy biogazowni, co jest zgodne z kontekstem egzaminu zawodowego dla technika urządzeń i
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat biogazowni obejmuje ciąg: przyjęcie substratu, komorę fermentacji beztlenowej, magazyn biogazu, oczyszczanie oraz układ kogeneracyjny (silnik z generatorem) i odprowadzenie pofermentu. Taki zestaw bloków odróżnia biogazownię od gazowni, elektrociepłowni i oczyszczalni ścieków.

Pełne wyjaśnienie:

Biogazownia to instalacja, w której z biomasy lub odpadów organicznych wytwarza się biogaz w procesie fermentacji beztlenowej. Na schemacie ideowym zwykle widać: węzeł przyjęcia i przygotowania substratu (np. rozdrabnianie, mieszanie), komorę fermentacyjną, zbiornik biogazu lub kopułę gazową, układ oczyszczania (np. odsiarczanie i osuszanie), a następnie moduł kogeneracyjny: silnik gazowy sprzęgnięty z generatorem prądu oraz odzysk ciepła na potrzeby ogrzewania fermentora.

Odpowiedź "biogazowni." jest właściwa, ponieważ układ bloków technologicznych wskazuje na produkcję paliwa gazowego z fermentacji i jego wykorzystanie energetyczne na miejscu. W typowej biogazowni obok części "biologicznej" występuje część "energetyczna" (CHP) oraz węzły magazynowania i uzdatniania gazu.

Odpowiedź "gazowni." jest nieprawidłowa, ponieważ gazownia dotyczy innego typu procesu wytwarzania gazu i innej technologii, a schemat takiego obiektu nie jest oparty o fermentację biomasy i gospodarkę pofermentem.

Odpowiedź "elektrociepłowni." jest błędna: klasyczna elektrociepłownia pokazuje źródło ciepła (np. kocioł) i układy wytwarzania energii elektrycznej i ciepła sieciowego, bez charakterystycznych węzłów fermentacyjnych i magazynowania biogazu.

Odpowiedź "oczyszczalni ścieków." także jest błędna, bo schemat oczyszczalni obejmuje ciąg mechaniczno-biologiczny oczyszczania ścieków (np. kraty, piaskowniki, osadniki, reaktory i recyrkulacje). Oczyszczalnie mogą wytwarzać biogaz z osadów, ale wtedy schemat całości nadal jest zdominowany przez węzły oczyszczania ścieków, a nie przez ciąg technologiczny typowy dla biogazowni nastawionej na produkcję biogazu z substratu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Biogazownia to instalacja, która wytwarza biogaz z biomasy lub odpadów organicznych w procesie fermentacji beztlenowej. Uzyskany gaz wykorzystuje się najczęściej do produkcji energii elektrycznej i ciepła w układzie kogeneracyjnym albo po uzdatnieniu do innych celów energetycznych.
Typowy schemat ideowy pokazuje: przyjęcie i przygotowanie substratu, komorę fermentacji, magazyn biogazu, uzdatnianie/oczyszczanie gazu oraz moduł kogeneracyjny (silnik gazowy + generator) i odbiór ciepła. Często jest też tor pofermentu/digestatu do magazynowania lub zagospodarowania.
W fermentacji beztlenowej mikroorganizmy rozkładają materię organiczną bez dostępu tlenu. Warunki beztlenowe są kluczowe, bo sprzyjają powstawaniu metanu w biogazie. Dopływ tlenu zmienia przebieg procesów biologicznych i może obniżyć uzysk gazu oraz zaburzyć stabilność pracy instalacji.
Biogazownia ma część biologiczną (fermentor, substrat, poferment) oraz tor biogazu (magazyn i uzdatnianie). Elektrociepłownia zwykle pokazuje źródło ciepła (np. kocioł), obieg czynnika roboczego lub układ wytwarzania ciepła sieciowego i energii elektrycznej, bez fermentacji i gospodarki substratem.
Tak, w wielu przypadkach biogaz powstaje w wyniku fermentacji osadów ściekowych. Jednak schemat oczyszczalni obejmuje przede wszystkim węzły oczyszczania ścieków (mechaniczne i biologiczne). W biogazowni nastawionej na energię dominują węzły substratu, fermentacji i tor biogazu z kogeneracją.
Najczęstszy błąd to skupienie się na jednym elemencie, np. samym generatorze, i automatyczne wybranie "elektrociepłowni". Drugi błąd to mylenie obiektów komunalnych z energetycznymi: jeśli widać proces biologiczny, część osób odruchowo wybiera "oczyszczalnię", nie analizując, czy schemat zawiera tor biogazu i moduł CHP.
Kogeneracja polega na jednoczesnym wytwarzaniu energii elektrycznej i ciepła. Biogaz zasila silnik gazowy (lub inną jednostkę), który napędza generator prądu. Ciepło odzyskuje się z układu chłodzenia i spalin, a następnie wykorzystuje np. do ogrzewania fermentora lub celów technologicznych w obiekcie.
Uzdatnianie to przygotowanie biogazu do bezpiecznego i stabilnego wykorzystania. Na schematach może oznaczać m.in. osuszanie oraz usuwanie zanieczyszczeń (np. związków siarki). Celem jest ochrona urządzeń, ograniczenie korozji i poprawa parametrów pracy jednostki wytwórczej.
Wejściem jest substrat organiczny (np. biomasa, odpady organiczne), a wyjściami są biogaz oraz poferment (digestat). Biogaz kieruje się do magazynu/uzdatniania i dalej do jednostki wytwórczej, a poferment do magazynowania i zagospodarowania. Na schemacie te strumienie są zwykle pokazane strzałkami procesu.
Ćwicz rozpoznawanie instalacji po "blokach funkcjonalnych": źródło paliwa, etap przygotowania, główny proces (np. fermentacja), uzdatnianie medium, a na końcu jednostka wytwórcza i odbiór energii. Warto porównywać schematy biogazowni, elektrociepłowni i obiektów komunalnych, szukając elementów unikatowych dla każdej grupy.
info

To pytanie poprawnie rozwiązuje 63% zdających egzamin. średnie

Eksperci podkreślają: "Schemat biogazowni obejmuje ciąg: przyjęcie substratu, komorę fermentacji beztlenowej, magazyn biogazu, oczyszczanie oraz układ kogeneracyjny (silnik z generatorem) i odprowadzenie pofermentu."

Materiały:

  • Materiały dydaktyczne szkoły/CKZ dotyczące OZE i układów kogeneracyjnych
  • Instrukcje producentów modułów kogeneracyjnych (CHP) zasilanych biogazem (ogólne zasady działania)
  • Podstawowe opracowania i skrypty z zakresu biogazu i instalacji fermentacyjnych (schematy blokowe i opis węzłów)

Aktualizacja pytania: 31.03.2026
