Parametr dyspersji w torze światłowodowym informuje, jak różne składowe sygnału optycznego (np. różne długości fali lub różne mody propagacji) rozchodzą się z różnymi prędkościami. Skutkiem jest poszerzanie impulsu w czasie, co przy transmisji cyfrowej prowadzi do nakładania się kolejnych bitów i w konsekwencji do wzrostu błędów. Dlatego w praktyce instalacyjnej i utrzymaniowej sprawdza się nie tylko budżet mocy (tłumienność), ale też parametry ograniczające pasmo i zasięg.

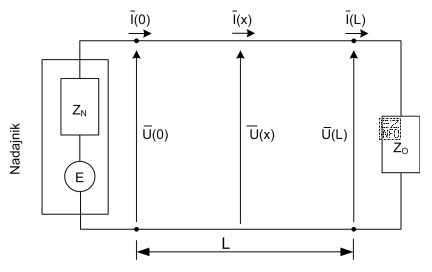

Odpowiedź "dyspersji." pasuje do schematu pomiarowego, w którym kluczowe jest wyznaczenie zmian czasowych/propagacyjnych sygnału (np. poprzez analizę opóźnienia grupowego, odpowiedzi impulsowej lub zależności parametru od długości fali). Takie podejście jest charakterystyczne dla pomiarów dyspersyjnych, a nie dla prostych pomiarów strat mocy.
Dlaczego pozostałe odpowiedzi są błędne?
- "tłumienia linii." – pomiar tłumienności opiera się na porównaniu mocy na wejściu i wyjściu toru (lub metodach reflektometrycznych dla strat/zdarzeń). Układ jest zorientowany na poziomy mocy, a nie na poszerzanie impulsu czy zależność czasową.
- "zakłóceń zewnętrznych." – zakłócenia zewnętrzne kojarzą się głównie z torami miedzianymi (EMI, przesłuchy) i ocenia się je innymi metodami (np. pomiary widmowe, poziomy szumów). W światłowodach dominują zjawiska optyczne, a schematy do dyspersji nie są schematami "zakłóceniowymi".
- "parametrów roboczych linii." – to zbyt ogólne; "parametry robocze" mogą obejmować wiele wielkości (tłumienie, reflektancję, dyspersję, BER). Pytanie wymaga wskazania konkretnego celu schematu, a nie zbiorczej kategorii.
Wskazówka egzaminacyjna: w schematach kojarzonych z dyspersją szukaj elementów sugerujących pomiar czasu/opóźnienia lub zależności od długości fali, a w schematach tłumienności – toru do porównania mocy optycznej (wejście/wyjście, miernik mocy, źródło stabilne).
