"Rezystancja izolacji" to parametr opisujący, jak dobrze izolacja przewodów/uzwojeń oddziela części czynne od siebie oraz od części dostępnych i ziemi. W praktyce sprawdza się ją, przykładając do badanego obiektu napięcie probiercze z miernika rezystancji izolacji (megomierza) i obserwując, jaki prąd upływu płynie przez izolację. Z tego wyliczana jest rezystancja – zwykle bardzo duża w porównaniu z typowymi rezystancjami roboczymi.

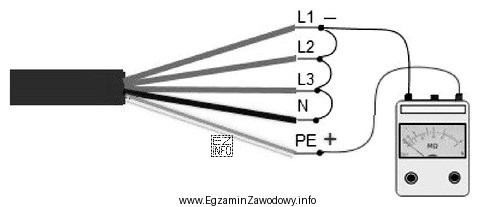

Dlatego, jeśli na rysunku widać układ odpowiadający temu sposobowi badania (źródło napięcia probierczego w mierniku oraz podłączenie do żył/elementów badanego obwodu), poprawna jest odpowiedź "rezystancji izolacji."
Dlaczego pozostałe opcje są niepoprawne w tym kontekście:
- "natężenia oświetlenia." – dotyczy pomiaru luksomierzem i wymaga czujnika światła ustawianego w polu oświetleniowym; schemat elektryczny podłączeń przewodów nie jest tu kluczowy.
- "rezystancji uziemienia." – to pomiar wykonywany metodami właściwymi dla uziomów (np. z sondami pomocniczymi lub cęgami), a schemat zwykle pokazuje elektrody/sondy i odległości, nie przykładanie napięcia probierczego do izolacji żył.
- "impedancji pętli zwarcia." – wymaga podłączenia miernika w taki sposób, by wyznaczyć impedancję pętli (zależną od źródła zasilania, przewodów i zabezpieczeń). Schematy dla tego pomiaru koncentrują się na obwodzie zwarciowym i punkcie pomiaru w instalacji, a nie na badaniu izolacji między żyłami.
Wskazówka egzaminacyjna: najpierw ustal, co jest obiektem pomiaru (izolacja przewodów? uziom? pętla zwarcia? środowisko świetlne), a dopiero potem dopasuj nazwę wielkości. Sam fakt, że jest "schemat pomiaru", nie oznacza automatycznie pętli zwarcia – w pomiarach ochronnych jest kilka badań o podobnym celu, ale innym podłączeniu.
