KWALIFIKACJA ELE2 - CZERWIEC 2014 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

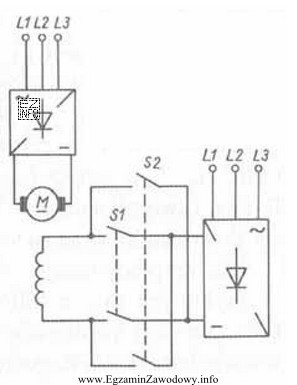

Schemat przedstawia silnik obcowzbudny prądu stałego z możliwością zmiany kierunku przepływu prądu w uzwojeniu wzbudzenia lub w uzwojeniu twornika, co umożliwia zmianę kierunku obrotów silnika, a tym samym realizację pracy nawrotnej. Opcje "rozruch gwiazda-trójkąt" oraz "rozruch przez zmianę rezystancji" dotyczą silników indukcyjnych, a nie obcowzbudnych prądu stałego. Ostatnia opcja "regulację prędkości przez zmianę liczby zwoi" nie jest związana z przedstawionym schematem, gdyż dotyczy to silników z uzwojeniami wielobiegowymi, a na schemacie nie widać takiej możliwości.
