KWALIFIKACJA ELM3 - CZERWIEC 2014 (test 2)



PYTANIE NR 8.

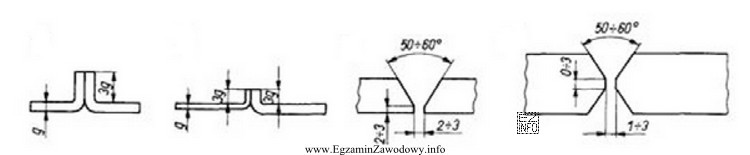

Rysunek przedstawia sposoby przygotowania elementów do
Ilustracja przedstawia cztery schematy przygotowania elementów do spawania, co jest związane z kwalifikacją zawodową
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przygotowanie elementów do spawania obejmuje typowe operacje widoczne na rysunkach złączy: obróbkę krawędzi (np. fazowanie/ukosowanie), usunięcie zadziorów oraz oczyszczenie strefy spawania, aby uzyskać poprawny przetop i jakość spoiny. Takie przygotowanie nie jest charakterystyczne dla nitowania, gwintowania ani klejenia.

Pełne wyjaśnienie:

W spawaniu jakość połączenia w dużym stopniu zależy od przygotowania elementów przed wykonaniem spoiny. Typowe czynności przygotowawcze to m.in.:

  • obróbka krawędzi (np. fazowanie lub ukosowanie), aby uzyskać właściwy kształt rowka spawalniczego i umożliwić uzyskanie wymaganego przetopu,
  • usunięcie zadziorów i wyrównanie krawędzi, aby nie wprowadzać nieciągłości i miejsc koncentracji naprężeń,
  • oczyszczenie powierzchni w strefie spawania (z rdzy, farby, zgorzeliny, smaru), co ogranicza ryzyko wad takich jak pory czy wtrącenia.

Dlatego, jeśli rysunek przedstawia różne sposoby ukształtowania krawędzi lub przygotowania strefy złącza (np. różne ukosy/rowki), to najbardziej właściwym uogólnieniem jest: przygotowanie do spawania.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Klejenia – przygotowanie pod klejenie zwykle koncentruje się na odtłuszczeniu, doborze chropowatości i zwiększeniu powierzchni adhezji; rysunki "rowków spawalniczych" lub ukosów krawędzi nie są typowym sposobem opisu przygotowania do klejenia.
  • Nitowania – kluczowe jest wykonanie i dopasowanie otworów, dobór nitu oraz zapewnienie odpowiednich odległości od krawędzi; samo ukosowanie krawędzi elementów nie jest charakterystycznym przygotowaniem do nitowania.
  • Gwintowania – przygotowanie dotyczy głównie otworu pod gwint (średnica pod gwint, ewentualne pogłębienie/fazka wejściowa), a nie kształtowania krawędzi złącza w sposób typowy dla spawania.

Wskazówka egzaminacyjna: gdy widzisz na rysunku ukosy, fazy i kształty rowków (V, X, U itp.), w pierwszej kolejności kojarz to z przygotowaniem do spawania i kontrolą geometrii złącza.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza przygotowanie elementów do spawania?
To zestaw czynności wykonywanych przed spawaniem, aby zapewnić poprawne wykonanie złącza: ukształtowanie krawędzi (np. ukosowanie/fazowanie), ustawienie szczeliny oraz oczyszczenie strefy spawania z rdzy, farby i smaru. Celem jest uzyskanie właściwego przetopu i ograniczenie wad spoin.
Jak rozpoznać na rysunku przygotowanie do spawania, a nie do nitowania?
Przygotowanie do spawania często pokazuje kształt krawędzi i rowka (np. ukos w kształcie V, X, U) oraz elementy geometrii złącza. Nitowanie zwykle wiąże się z otworami, średnicami i rozmieszczeniem nitów. Jeśli dominują przekroje krawędzi i ukosy, to najczęściej chodzi o spawanie.
Dlaczego oczyszczenie powierzchni jest ważne przed spawaniem?
Zanieczyszczenia (farba, olej, rdza, zgorzelina) mogą powodować pory, wtrącenia i niestabilność łuku, a przez to obniżać wytrzymałość złącza. Oczyszczenie strefy spawania poprawia zwilżanie i jakość spoiny oraz zmniejsza ryzyko poprawek po wykonaniu połączenia.
Jakie są typowe rodzaje ukosowania krawędzi pod spoiny?
W praktyce spotyka się różne geometrie przygotowania krawędzi, np. rowek typu V, X, U lub ich odmiany, zależnie od grubości materiału i dostępu do złącza. Dobór wpływa na objętość spoiny, możliwość uzyskania przetopu oraz czas wykonania. Na egzaminie kluczowe jest skojarzenie ukosów z przygotowaniem do spawania.
Czy fazowanie otworu zawsze oznacza przygotowanie do gwintowania?
Nie. Fazowanie może występować w różnych zadaniach (np. usuwanie zadziorów, poprawa montażu, przygotowanie krawędzi). Przy gwintowaniu fazka jest zwykle na wejściu do otworu, aby ułatwić start gwintownika. Jeśli rysunek dotyczy krawędzi łączonych elementów, a nie otworów, częściej chodzi o spawanie.
Kiedy stosuje się przygotowanie krawędzi zamiast spoiny pachwinowej?
Przygotowanie krawędzi bywa potrzebne zwłaszcza przy spoinach czołowych oraz większych grubościach materiału, gdy samo przetopienie bez ukosowania mogłoby być niewystarczające. Ukosowanie tworzy rowek na spoinę i ułatwia osiągnięcie przetopu. W spoinach pachwinowych często nie ma klasycznego ukosowania, ale oczyszczanie nadal jest konieczne.
Jakie błędy najczęściej popełnia się przy przygotowaniu do spawania?
Najczęstsze to pozostawienie zanieczyszczeń (smar, farba), niewłaściwa geometria krawędzi (za mały/za duży ukos), nierówne krawędzie i zadzior, a także złe ustawienie szczeliny lub przesunięcie elementów. Skutkiem mogą być wady spoin i konieczność napraw, co w mechatronice wydłuża montaż i uruchomienie.
Co na rysunku może sugerować, że chodzi o klejenie, a nie spawanie?
Dla klejenia częściej spotyka się informacje o powierzchniach przylegania, zakładkach, grubości warstwy kleju, przygotowaniu powierzchni (np. chropowatość) i strefach nakładania. Ukosowania krawędzi w przekroju typowe dla rowków spawalniczych są silną wskazówką spawania, a nie klejenia.
Dlaczego geometria złącza wpływa na jakość spoiny?
Kształt rowka i przygotowanie krawędzi decydują o dostępie ciepła i spoiwa do wnętrza złącza, co wpływa na przetop, wtopienie i możliwość powstawania nieciągłości. Zbyt wąski rowek utrudnia wykonanie spoiny, a zbyt szeroki zwiększa ilość spoiwa i odkształcenia. Dlatego przygotowanie elementów jest kluczowe.
Jak przygotować się do pytań egzaminacyjnych o przygotowanie do spawania?
Warto ćwiczyć rozpoznawanie na rysunkach: rodzajów rowków/ukosów, pojęć typu przetop i wtopienie oraz typowych czynności (czyszczenie, gratowanie). Pomaga też porównanie z innymi metodami łączenia: nitowanie i gwintowanie zwykle "kręcą się" wokół otworów, a spawanie wokół krawędzi i przekrojów złącza.
info

To pytanie poprawnie rozwiązuje 68% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że takie przygotowanie nie jest charakterystyczne dla nitowania, gwintowania ani klejenia.

Źródła:

  • ISO 9692-1:2013, "Welding and allied processes — Recommendations for joint preparation — Part 1: Manual metal arc welding, gas-shielded metal arc welding, gas welding, TIG welding and beam welding of steels"
  • ISO 9692-2:2001, "Welding and allied processes — Recommendations for joint preparation — Part 2: Submerged arc welding of steels"
  • PN-EN ISO 2553:2019 (lub późn. wydanie), "Spawanie i procesy pokrewne — Symbole na rysunkach — Złącza spawane"

Materiały:

  • Podręczniki i skrypty z technologii spajania (spawanie) dla szkół branżowych/techników
  • Materiały dydaktyczne producentów urządzeń spawalniczych dotyczące przygotowania złączy
  • Normy dotyczące przygotowania złączy do spawania oraz oznaczeń spawalniczych (do nauki terminów i typów rowków)
