KWALIFIKACJA MEC8 - STYCZEŃ 2014



PYTANIE NR 28.

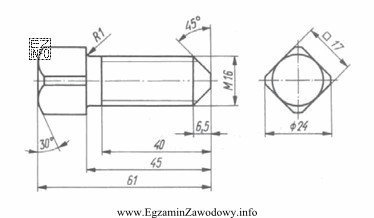

Rysunek przedstawia śrubę z łbem
Ilustracja przedstawia techniczny rysunek śruby z łbem kwadratowym, co jest zgodne z poprawną odpowiedzią na pytanie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prawidłowa odpowiedź wynika z kształtu łba na rysunku: kontur ma cztery boki i naroża, więc jest to łeb kwadratowy. Łeb sześciokątny miałby sześć ścian, a "owalny" i "okrągły" nie tworzą wyraźnych krawędzi typowych dla łbów pod klucz.

Pełne wyjaśnienie:

W tym zadaniu kluczowe jest rozpoznanie kształtu zewnętrznego łba śruby przedstawionego na rysunku. W rysunku technicznym (w widoku z góry lub w uproszczonym zarysie) łeb:

  • kwadratowy ma kontur o czterech bokach i wyraźnych narożach,
  • sześciokątny ma kontur o sześciu bokach (typowy "pod klucz"),
  • okrągły ma kontur koła (bez krawędzi),
  • owalny ma kontur elipsy (również bez krawędzi).

Dlaczego poprawne jest "kwadratowym"?
Jeżeli na rysunku widać cztery płaskie ściany/krawędzie (lub ich zarys) tworzące kwadrat, to oznacza, że łeb jest kwadratowy. Taki łeb pozwala na przenoszenie momentu obrotowego przez narzędzie dopasowane do czterech płaszczyzn.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Sześciokątnym – byłby właściwy tylko wtedy, gdyby rysunek pokazywał sześć płaszczyzn/"ząbków" konturu. Częstym błędem jest wybór tej opcji z przyzwyczajenia, bo śruby z łbem sześciokątnym są najpowszechniejsze.
  • Owalnym – owal nie ma krawędzi charakterystycznych dla łbów pod klucz; w rysunku byłby to gładki, wydłużony obrys.
  • Okrągłym – okrągły łeb dawałby obrys koła; brakowałoby naroży i prostych odcinków.

Wskazówka egzaminacyjna: zawsze oceniaj liczbę boków konturu łba (4, 6 lub brak boków), a dopiero potem wybieraj nazwę. To ogranicza pomyłki wynikające z automatycznych skojarzeń.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest łeb śruby i do czego służy?
Łeb śruby to część, za którą przenosi się moment dokręcania/odkręcania oraz która może dociskać łączone elementy. Jego kształt (np. kwadratowy lub sześciokątny) wpływa na dobór narzędzia i warunki montażu w ciasnych przestrzeniach.
Jak rozpoznać na rysunku technicznym łeb kwadratowy śruby?
Najprościej policzyć boki konturu: łeb kwadratowy ma obrys o czterech prostych odcinkach i narożach. W widoku z góry będzie przypominał kwadrat, a w zarysie bocznym często widać płaskie krawędzie zamiast łuku.
Dlaczego łatwo pomylić łeb kwadratowy z sześciokątnym?
Najczęściej przez pośpiech i przyzwyczajenie: łeb sześciokątny jest powszechny, więc uczniowie wybierają go "z automatu". Dodatkowo słaba jakość rysunku lub perspektywa może ukryć część krawędzi, dlatego warto świadomie zliczyć boki.
Jakie są typowe zastosowania śrub z łbem kwadratowym?
Spotyka się je m.in. w starszych konstrukcjach, przy pracach remontowych oraz tam, gdzie potrzebne są wyraźne płaszczyzny do chwytu. W praktyce montażowej ważna jest umiejętność rozpoznania ich na rysunku, by dobrać właściwe narzędzie i zamiennik.
Czy łeb okrągły i owalny to to samo na rysunku?
Nie. Okrągły ma obrys koła, a owalny obrys elipsy (wydłużony). W obu przypadkach brakuje jednak krawędzi "pod klucz" typowych dla łbów kwadratowych i sześciokątnych. Na egzaminie kluczowe jest rozpoznanie, czy kontur ma boki proste.
Jakie narzędzia dobiera się do śruby z łbem kwadratowym?
Dobiera się narzędzia obejmujące cztery płaszczyzny, np. klucz nastawny lub odpowiedni klucz o profilu pasującym do kwadratu. W zadaniach egzaminacyjnych chodzi zwykle o identyfikację typu łba, a nie o konkretny rozmiar narzędzia.
Jakie błędy najczęściej robi się w zadaniach o rozpoznawaniu śrub?
Typowe błędy to: wybór najczęściej spotykanej opcji (sześciokąt) bez analizy, ignorowanie samego łba i skupienie na gwincie, oraz mylenie konturu koła/owalu z wielokątem przy słabym kontraście. Pomaga zasada: najpierw kształt, potem nazwa.
Kiedy na egzaminie wystarczy "patrzeć", a kiedy trzeba znać nazwy łbów?
Gdy odpowiedzi są opisowe (kwadratowy, sześciokątny itd.), sama obserwacja często wystarcza, ale tylko przy jednoznacznym rysunku. Jeśli rysunek jest uproszczony, trzeba znać nazwy i typowe cechy (liczbę boków, krawędzie), by poprawnie zinterpretować symbol.
Jakie cechy rysunku technicznego ułatwiają rozpoznanie kształtu łba?
Pomaga wyraźny widok z góry, czytelne krawędzie (linie widoczne) i brak zniekształcającej perspektywy. Gdy kontur jest jednoznaczny, można bezpiecznie rozróżnić 4 boki (kwadrat) od 6 boków (sześciokąt) oraz od kształtów gładkich (okrąg/owal).
Jak przygotować się do zadań z elementów złącznych w MEC.3?
Ćwicz rozpoznawanie elementów na rysunkach: śruby, nakrętki, podkładki i typy łbów. Rób krótkie serie zadań "policz boki konturu", powtarzaj nazewnictwo i łącz to z praktyką montażu (dobór narzędzia, dostęp do połączenia). To szybko podnosi skuteczność.
info

To pytanie poprawnie rozwiązuje 78% zdających egzamin. średnio łatwe

W praktyce zawodowej kluczowe jest to, że prawidłowa odpowiedź wynika z kształtu łba na rysunku: kontur ma cztery boki i naroża, więc jest to łeb kwadratowy.

Materiały:

  • Podręcznik do rysunku technicznego maszynowego (dział: elementy złączne)
  • Katalogi elementów złącznych producentów (sekcje: śruby – typy łbów)
  • Tablice poglądowe "Elementy maszyn – połączenia śrubowe" używane w kształceniu zawodowym
