KWALIFIKACJA INF1 - STYCZEŃ 2024



PYTANIE NR 17.

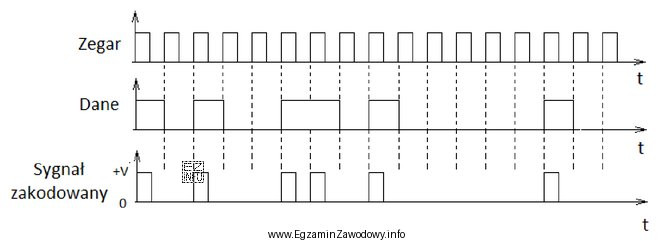

Rysunek przedstawia sygnał zakodowany kodem
Rysunek przedstawia sygnał zakodowany kodem
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Sygnał zakodowany przedstawiony na rysunku jest sygnałem unipolarnym typu RZ (Return to Zero). W kodowaniu RZ unipolarnym, sygnał powraca do zera w połowie okresu bitu, co jest widoczne na rysunku. Sygnał przyjmuje wartość dodatnią (+V) dla logicznej jedynki i wraca do zera w połowie okresu bitu, natomiast dla logicznego zera pozostaje na poziomie zerowym przez cały okres bitu. To odróżnia go od innych kodowań, takich jak Manchester, 2B1Q czy NRZ-L unipolarny.
