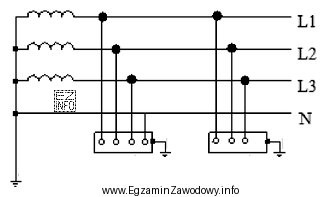

Pytanie dotyczy rozpoznania układu sieci (systemu uziemienia) na podstawie schematu. W oznaczeniach typu TT/TN/IT kluczowe jest to, jak uziemiono punkt neutralny źródła oraz w jaki sposób uziemiono części przewodzące dostępne w instalacji odbiorczej.
Odpowiedź "TT" jest właściwa, gdy z rysunku wynika, że:
- punkt neutralny (lub punkt gwiazdowy) źródła zasilania jest uziemiony,
- odbiorca ma własne, lokalne uziemienie ochronne (uziom instalacji),
- ochrona nie opiera się na doprowadzeniu przewodu ochronnego z punktu uziemienia źródła, tylko na lokalnym uziomie po stronie instalacji.
To odróżnia TT od układów TN, w których przewód ochronny (PE) jest powiązany z uziemionym punktem neutralnym źródła i jest prowadzony w sieci zasilającej.
Dlaczego pozostałe odpowiedzi nie pasują, jeśli na rysunku widać cechy TT:
- "IT" oznacza układ z punktem neutralnym izolowanym od ziemi (lub połączonym przez impedancję). Na schemacie IT typowo nie ma bezpośredniego uziemienia punktu neutralnego w taki sposób jak w TT.
- "TN-S" wymaga rozdzielonych przewodów PE i N w całej instalacji zasilającej i odbiorczej. Jeśli ochrona bazuje na lokalnym uziomie odbiorcy, a nie na przewodzie PE prowadzonym od źródła, to nie jest TN-S.
- "TN-C" wykorzystuje wspólny przewód PEN (funkcja ochronna i neutralna w jednym przewodzie) na pewnym odcinku. Gdy na schemacie nie ma przewodu PEN i widać niezależne uziemienie po stronie odbiorcy, wybór TN-C jest błędny.
Wskazówka egzaminacyjna: przy rozpoznawaniu układu najpierw ustal, gdzie jest uziemiony punkt neutralny źródła, a potem sprawdź, czy przewód ochronny pochodzi "z sieci" (TN), czy z lokalnego uziomu odbiorcy (TT). Dopiero na końcu rozróżniaj TN-S i TN-C przez obecność rozdziału PE/N lub przewodu PEN.
