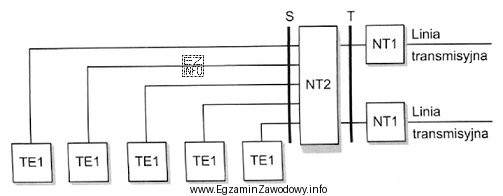

W topologiach połączeń urządzeń końcowych kluczowe jest rozpoznanie, jak przebiega tor między punktem centralnym (np. zakończeniem/urządzeniem abonenckim) a poszczególnymi terminalami. W konfiguracji gwiazdy każde urządzenie końcowe ma swoją oddzielną gałąź prowadzoną do jednego punktu skupienia. Taki układ zwykle łatwo rozpoznać na schemacie: z jednego miejsca "wychodzą" osobne linie do wielu urządzeń.
Odpowiedź "gwiazdy" jest poprawna, jeżeli rysunek pokazuje właśnie takie rozgałęzienie do wspólnego węzła. Jest to przeciwieństwo magistrali, gdzie urządzenia są dołączane do jednego wspólnego odcinka (linii), a nie do oddzielnych promieni.
Dlaczego pozostałe odpowiedzi nie pasują do takiego układu:
- "magistrali aktywnej" sugeruje wspólną linię z elementem aktywnym (np. wzmacniającym/odtwarzającym), do której dołączone są terminale. Na schemacie magistrali zwykle widać jeden główny przebieg przewodu i odgałęzienia/odczepy.
- "połączenia dwupunktowego" to układ punkt–punkt: jeden tor łączy dokładnie dwa urządzenia (jeden nadawca/odbiorca lub dwa końce). Jeśli na rysunku jest więcej niż jedno urządzenie końcowe podłączone do wspólnego punktu, nie jest to połączenie dwupunktowe.
- "krótkiej magistrali pasywnej" nadal jest magistralą (czyli wspólnym odcinkiem), tylko o ograniczonej długości i bez elementów aktywnych. Jeżeli schemat pokazuje osobne przewody do każdego terminala, określenie "magistrala" nie jest trafne.
Wskazówka egzaminacyjna: najpierw policz, czy występuje jeden wspólny odcinek (magistrala) czy oddzielne promienie do punktu centralnego (gwiazda). Dopiero potem dobieraj nazwę konfiguracji z odpowiedzi.
