KWALIFIKACJA ELM3 - STYCZEŃ 2013

PYTANIE NR 23.

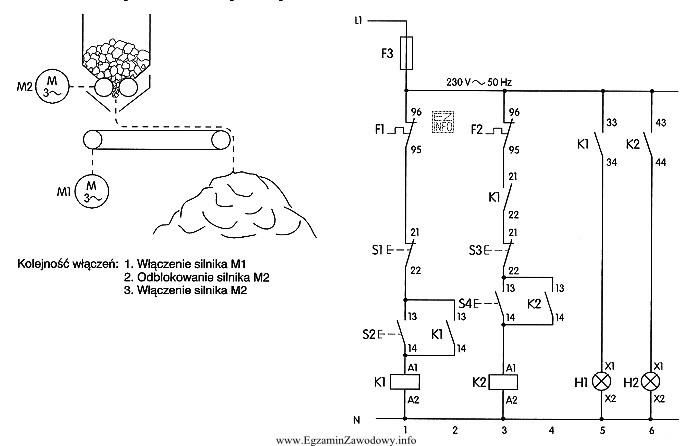

Rysunek przedstawia urządzenie rozdrabniające oraz schemat stycznikowego mechanizmu sterowniczego urządzenia. Silnik M1 włączany jest stycznikiem K1, a silnik M2 stycznikiem K2. Badania stanowiskowe przeprowadzone po zmontowaniu mechanizmu sterowniczego wykazały, że urządzenie rozdrabniające nie działa w sposób wynikający ze schematu. Po załączeniu silnika M1 nie można włączyć silnika M2. Z kolei silnik M2 można włączyć mimo, że nie jest załączony silnik M1. Najbardziej prawdopodobną przyczyną nieprawidłowego działania urządzenia rozdrabniającego jest
Ilustracja przedstawia schemat urządzenia rozdrabniającego oraz schemat stycznikowego mechanizmu sterowniczego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Objawy wskazują na błędnie zrealizowane zezwolenie/blokadę między napędami:
po starcie M1 nie da się uruchomić M2, a M2 uruchamia się bez M1. Taki "odwrócony" warunek najczęściej wynika z podłączenia niewłaściwego styku pomocniczego (NO/NC) stycznika K1 w gałęzi odpowiedzialnej za warunek uruchomienia M2.

Pełne wyjaśnienie:

W układach, w których M2 ma się uruchamiać dopiero po załączeniu M1, w obwodzie sterowania cewki stycznika K2 (dla M2) realizuje się zwykle warunek zezwolenia oparty o styk pomocniczy stycznika K1. W praktyce oznacza to, że dopiero po zadziałaniu K1 odpowiedni styk (zależnie od wymaganej logiki: NO albo NC) zmienia stan i umożliwia zasilenie cewki K2.

Podane objawy są jednocześnie dwa i muszą być wyjaśnione jedną przyczyną:

  • Po załączeniu M1 nie można włączyć M2.
  • M2 można włączyć mimo braku załączenia M1.

Taka kombinacja sugeruje, że warunek zależności został wpięty "odwrotnie" (np. użyto styku o przeciwnej funkcji NO/NC lub zastosowano niewłaściwy zestyk pomocniczy stycznika K1 w niewłaściwym miejscu obwodu sterowania). W efekcie obwód, który miał zezwalać na M2 po zadziałaniu K1, w rzeczywistości blokuje go po zadziałaniu K1, a zezwala w stanie spoczynku K1. Najbardziej typowym źródłem takiej sytuacji jest błędne podłączenie styków pomocniczych K1 w gałęzi odpowiadającej za warunek uruchomienia M2 (tu: wskazana gałąź 3).

Dlaczego pozostałe odpowiedzi są mniej prawdopodobne?

  • "Podłączenie niewłaściwych styków pomocniczych stycznika K1 w gałęzi 2." – jeśli gałąź 2 dotyczy innej funkcji (np. samopodtrzymania M1 albo innej blokady), to jej błąd nie tłumaczy jednocześnie obu opisanych zależności M1↔M2 tak precyzyjnie, jak błąd w torze zezwolenia dla K2.
  • "Uszkodzenie przycisku sterowniczego S3." – pojedyncze uszkodzenie przycisku najczęściej powoduje brak reakcji na polecenie albo stan trwały w jednym torze. Trudno nim wyjaśnić sytuację, w której logika zależności między M1 i M2 zachowuje się odwrotnie (zwłaszcza, że M2 mimo wszystko daje się załączyć w określonych warunkach).
  • "Podłączenie niewłaściwych styków pomocniczych stycznika K2 w gałęzi 4." – błędy styków K2 zwykle wpływają na samopodtrzymanie M2 lub sygnalizację, ale nie są najprostszym wyjaśnieniem odwrócenia warunku "M2 tylko po M1", który logicznie wynika z elementów sterujących K1.

Wskazówka egzaminacyjna: przy zadaniach z objawami zawsze sprawdzaj, czy jedna usterka potrafi wyjaśnić wszystkie objawy naraz. Jeśli zależność jest "odwrócona", w pierwszej kolejności podejrzewaj pomylenie NO/NC lub podłączenie innego styku pomocniczego w miejscu realizacji warunku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Styki pomocnicze to dodatkowe styki (NO/NC) sprzężone mechanicznie ze stycznikiem. Służą do realizacji logiki sterowania, np. samopodtrzymania, blokad, zezwoleń i sygnalizacji. Nie zasilają bezpośrednio silnika, tylko sterują obwodem cewki i warunkami załączenia.
NO (normalnie otwarty) w stanie spoczynku nie przewodzi, a po zadziałaniu stycznika przewodzi. NC (normalnie zamknięty) odwrotnie: w spoczynku przewodzi, a po zadziałaniu rozłącza. Na schemacie ocenia się to względem stanu bez zasilenia cewki stycznika.
Jeśli zamiast styku, który ma podać zezwolenie po zadziałaniu K1, włączysz styk o przeciwnej funkcji, warunek staje się "odwrotny". Wtedy układ może pozwalać na uruchomienie M2, gdy K1 nie działa, a blokować M2 po uruchomieniu M1.
Najczęściej pojawia się brak możliwości załączenia, załączenie tylko w nieoczekiwanym stanie, samoczynne blokowanie po uruchomieniu innego elementu albo brak samopodtrzymania. Charakterystyczne są sytuacje, gdy układ działa "na odwrót" względem założeń technologicznych.
Uszkodzony przycisk zwykle daje objaw "nie reaguje" lub "działa stale" w jednym miejscu obwodu. Błędna kolejność napędów (np. M2 działa bez M1, a nie działa po M1) częściej wskazuje na błąd logiki zrealizowanej stykami pomocniczymi lub błędne wpięcie w gałęziach obwodu sterowania.
Zezwolenie oznacza, że uruchomienie M2 jest możliwe dopiero po spełnieniu warunku (np. załączeniu K1). Realizuje się je przez styk pomocniczy K1 w torze cewki K2. Blokada działa odwrotnie: ma uniemożliwić pewne stany, np. start M2, gdy M1 nie pracuje.
Częste są pomyłki w odczycie stanu spoczynkowego (NO/NC), ignorowanie tego, że jedna usterka musi wyjaśnić dwa objawy, oraz "zgadywanie" na podstawie pojedynczego elementu (np. przycisku). Pomaga śledzenie obwodu krok po kroku dla stanu: K1 wyłączony i K1 załączony.
Najpierw odłącz zasilanie i zastosuj procedury bezpieczeństwa. Potem omomierzem sprawdź przejście NO/NC w stanie spoczynku oraz po ręcznym zadziałaniu stycznika (jeśli producent dopuszcza) lub po podaniu napięcia na cewkę w kontrolowanych warunkach. Wynik porównaj ze schematem i opisem zacisków.
Samopodtrzymanie stosuje się, gdy po krótkim naciśnięciu START układ ma pozostać załączony bez trzymania przycisku. Realizuje się je zwykle stykiem pomocniczym NO tego samego stycznika, równolegle do przycisku START, z zachowaniem rozłączania przez STOP i zabezpieczenia.
Ćwicz czytanie schematów drabinkowych: wyznacz tor cewki, warunki START/STOP, samopodtrzymanie i blokady. Ucz się analizować dwa stany: "cewka wyłączona" i "cewka załączona". Dodatkowo trenuj diagnozę na podstawie objawów, nie tylko rysowania schematu.
