Węzeł ciepłowniczy to układ urządzeń łączących sieć ciepłowniczą z instalacją odbiorczą w budynku (np. c.o. i/lub c.w.u.). Jednym z podstawowych podziałów jest rozróżnienie, czy energia jest przekazywana przez wymiennik ciepła, czy też obieg sieciowy zasila instalację bezpośrednio.

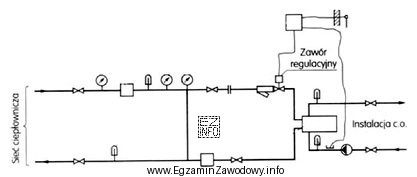

Węzeł wymiennikowy działa tak, że czynnik z sieci (strona pierwotna) oddaje ciepło w wymienniku, a po drugiej stronie pracuje oddzielny obieg instalacyjny (strona wtórna). Dzięki temu obiegi są hydraulicznie rozdzielone, co ułatwia ochronę instalacji wewnętrznej i stabilną regulację parametrów po stronie odbiorczej. Na schematach rozstrzygający jest właśnie symbol/widoczność wymiennika oraz logiczny podział na stronę sieciową i instalacyjną.
Dlaczego pozostałe odpowiedzi są nieprawidłowe w tym rozpoznaniu:
- Hydroelewatorowy – kluczową cechą jest zastosowanie hydroelewatora (elementu realizującego mieszanie/transport wykorzystując energię strumienia). Jeżeli na rysunku nie ma takiego charakterystycznego elementu, nie ma podstaw do tej klasyfikacji.
- Zmieszania pompowego – w takim układzie typowe jest rozwiązanie z mieszaniem i pompą w torze, które wynika z funkcji regulacji temperatury/strumienia w obiegu wtórnym. Sama obecność pompy nie przesądza o "węźle zmieszania"; decyduje sposób połączeń i brak cechy rozdziału poprzez wymiennik w roli podstawowego rozgraniczenia obiegów.
- Bezpośredniego zasilania – oznacza połączenie instalacji odbiorczej bezpośrednio z siecią (brak wymiennika oddzielającego obiegi). Gdy na schemacie występuje wymiennik, ta opcja odpada.
Wskazówka egzaminacyjna: w pytaniach "na rysunku" najpierw szukaj elementu rozstrzygającego (np. wymiennik/hydroelewator), dopiero potem analizuj elementy pomocnicze (pompy, zawory, obejścia), bo te mogą występować w kilku typach węzłów.
