Wymiennik ciepła może pracować w różnych układach przepływu mediów (czynnika grzewczego i ogrzewanego). Kluczowe jest rozróżnienie, czy chodzi o sposób przepływu (kierunek strumieni), czy o konstrukcję wymiennika.

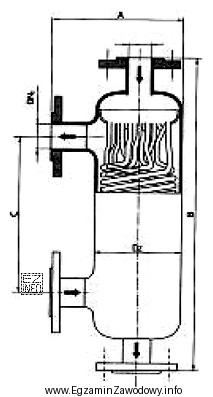

Odpowiedź "przeciwprądowy" jest poprawna, gdy na rysunku widać, że oba media płyną w przeciwnych kierunkach (strzałki pokazują kierunki przeciwne). W układzie przeciwprądowym różnica temperatur między mediami może utrzymywać się bardziej równomiernie wzdłuż wymiennika, co w praktyce często oznacza lepsze wykorzystanie powierzchni wymiany i wyższą efektywność w porównaniu z prostym współprądem.
Odpowiedź "współprądowy" jest nieprawidłowa, bo dotyczy sytuacji, w której oba media płyną w tym samym kierunku. To inny schemat pracy, rozpoznawalny na rysunku po równoległych strzałkach skierowanych zgodnie.
Odpowiedź "krzyżowy" jest nieprawidłowa, ponieważ opisuje układ, w którym kierunki przepływu są do siebie prostopadłe (typowy m.in. dla niektórych wymienników w centralach wentylacyjnych). Jeżeli rysunek pokazuje króćce i strzałki ułożone "na wprost" wzdłuż urządzenia, nie jest to przepływ krzyżowy.
Odpowiedź "płytowy" jest nieprawidłowa w tym pytaniu, bo jest to przede wszystkim określenie typu konstrukcji (budowy wymiennika z płyt), a nie nazwa układu przepływu. W testach egzaminacyjnych to częsta pułapka: mieszanie pojęć z dwóch różnych kategorii (konstrukcja vs kierunek przepływu).
Wskazówka egzaminacyjna: najpierw ustal, co opisują odpowiedzi (kierunek przepływu czy rodzaj urządzenia), a następnie porównaj to z tym, co przedstawiają strzałki i króćce na rysunku.
