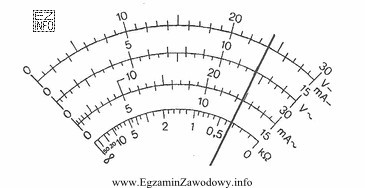

W mierniku analogowym kluczowe są dwa kroki: wybór właściwego zakresu oraz odczyt z właściwej podziałki. Skoro pomiar wykonano na zakresie 6 V, to wynik trzeba odczytać z tej skali, która jest wyskalowana od 0 do 6.
Wskazanie 4,8 V oznacza, że wskazówka znajduje się w okolicy czterech piątych pełnej skali (bo 4,8 jest blisko 6, ale wyraźnie poniżej). To jest typowy odczyt na małych zakresach, gdy napięcie jest wyraźnie niższe od nominalnego, ale nie "bliskie zera".
Dlaczego pozostałe wartości są niepoprawne?
- 1,2 V – taki wynik często pojawia się, gdy ktoś odczytuje wartość z niewłaściwej podziałki albo przesuwa przecinek, myląc proporcję skali. Może też wynikać z błędnego założenia, że "rozładowany" oznacza prawie 0 V.
- 2,4 V – to również typowy błąd odczytu: potraktowanie wskazania jako "mniej więcej połowa skali" bez sprawdzenia dokładnych działek lub pomylenie podziałki dla innego zakresu.
- 0,3 V – skrajnie niska wartość zwykle wynika z odczytu najmniejszych działek jakby były voltami na danym zakresie albo z pomylenia skali napięcia z inną skalą (np. rezystancji) na tarczy miernika.
W praktyce warsztatowej warto przyjąć nawyk: najpierw odczytaj, jaki zakres jest ustawiony, potem znajdź odpowiadającą mu podziałkę i dopiero wtedy odczytaj liczbę z uwzględnieniem działek pośrednich. To minimalizuje błędy przy diagnostyce akumulatorów i instalacji elektrycznej pojazdu.
