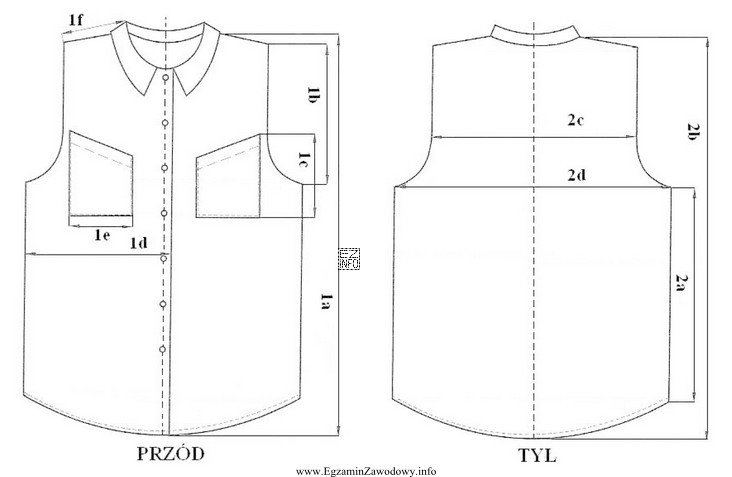

Rysunek techniczny przodu i tyłu bluzki damskiej pełni przede wszystkim funkcję dokumentacji konstrukcyjnej. Przedstawia sylwetkę wyrobu (widok z przodu i z tyłu), przebieg kluczowych linii konstrukcyjnych (np. linia talii, zaszewki, podkrój pachy, linia dekoltu, długość, szerokości) oraz umożliwia wymiarowanie – czyli nanoszenie wymiarów kontrolnych i odniesienie ich do tabeli wymiarów odzieży. Dzięki temu można ocenić, czy model w danym rozmiarze spełnia założenia wymiarowe, zanim przejdzie się do kolejnych etapów przygotowania produkcji.
Odpowiedź "zwymiarowania elementów konstrukcyjnych, zgodnie z tabelą wymiarów odzieży" jest trafna, bo łączy rysunek techniczny z jego typową rolą: komunikacją konstrukcji i kontrolą proporcji oraz wymiarów. Taki rysunek nie jest jeszcze kompletem narzędzi do krojenia ani opisem technologii szycia – jest opisem co ma powstać i jakie ma mieć cechy geometryczne.
Pozostałe propozycje dotyczą innych dokumentów lub etapów:
- "opracowania szablonów wzorcowych i układu szablonów…" – szablony i układ kroju (marker) to narzędzia krojowni tworzone na podstawie konstrukcji, ale nie są tożsame z rysunkiem technicznym sylwetki.
- "wykonania zestawienia konstrukcyjnych części składowych…" – zestawienia elementów (wykaz części) są odrębną częścią dokumentacji i zwykle wynikają z konstrukcji/szablonów, a nie z samego rysunku przodu/tyłu.
- "przedstawienia sposobu wykonania…" – opis sposobu szycia realizuje instrukcja technologiczna (operacje, kolejność, parametry), a nie rysunek techniczny widoków.
W zadaniach egzaminacyjnych warto zapamiętać: rysunek techniczny odpowiada na pytanie "jak wygląda wyrób i jakie ma wymiary", szablony – "z jakich części i w jakich kształtach go wykroić", a technologia – "jak go uszyć krok po kroku".
