"Prąd zadziałania urządzenia różnicowoprądowego" to wartość prądu różnicowego, przy której wyłącznik różnicowoprądowy powinien zadziałać (wyłączyć zasilanie). W praktyce wykonuje się to miernikiem instalacji, który wymusza kontrolowany prąd różnicowy w badanym obwodzie i obserwuje moment zadziałania zabezpieczenia.

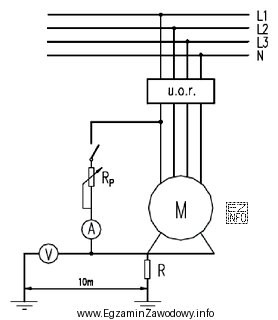

Dlatego schemat takiego badania zwykle pokazuje podłączenie przyrządu w sposób umożliwiający "wytworzenie" prądu różnicowego (czyli takiego, który nie wraca tą samą drogą, co prąd wypływający), aby RCD wykrył różnicę i zadziałał. To odróżnia test RCD od innych pomiarów ochronnych.
Dlaczego pozostałe odpowiedzi nie pasują do takiego schematu?
- "Rezystancji izolacji stanowiska" – pomiar izolacji polega na przyłożeniu napięcia probierczego między żyłami lub między żyłą a przewodem ochronnym i pomiarze rezystancji. Schemat zwykle eksponuje połączenia między badanymi żyłami, a nie wymuszanie prądu różnicowego do zadziałania zabezpieczenia.
- "Impedancji pętli zwarcia" – ten pomiar dotyczy drogi zwarciowej L–PE (lub L–N w określonych przypadkach) i służy ocenie warunków samoczynnego wyłączenia zasilania. Przyrząd wykonuje test krótkotrwałym obciążeniem i wyznacza impedancję, a celem nie jest wyzwolenie RCD na prądzie różnicowym.
- "Rezystywności gruntu" – dotyczy badań uziemień i właściwości gruntu, wykonywanych sondami/elektrodami w terenie. Schemat obejmuje zwykle kilka elektrod pomiarowych rozmieszczonych w gruncie, co jest zupełnie innym układem niż test RCD w instalacji.
Wskazówka egzaminacyjna: jeśli schemat sugeruje, że przyrząd ma celowo spowodować zadziałanie zabezpieczenia różnicowoprądowego, to chodzi o badanie RCD (prąd zadziałania/czas zadziałania), a nie o pomiary rezystancji lub impedancji wykonywane "bez wyzwalania" aparatu.
