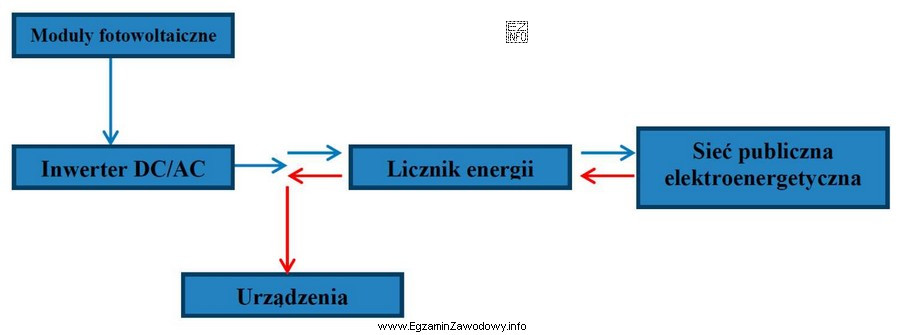

Określenie on-grid oznacza instalację fotowoltaiczną pracującą z przyłączeniem do sieci elektroenergetycznej (praca równoległa z siecią). W typowym układzie energia z modułów PV jest przetwarzana przez falownik sieciowy i wykorzystywana na potrzeby odbiorników, a nadwyżka może być kierowana do sieci zgodnie z zasadami rozliczeń i warunkami przyłączenia.
Odpowiedź off-grid opisuje instalację, która nie jest przyłączona do sieci i musi samodzielnie bilansować energię. W praktyce wymaga to zwykle magazynu energii (np. akumulatorów) oraz układu zarządzania ładowaniem, aby zapewnić zasilanie także wtedy, gdy PV nie produkuje energii (noc, zacienienie).
Odpowiedź autonomiczny bywa stosowana jako określenie systemu wyspowego (czyli w sensie funkcjonalnym bardzo zbliżone do off-grid). Z tego powodu w testach kluczowe jest rozpoznanie, czy schemat pokazuje połączenie z siecią. Jeśli na schemacie widoczne jest przyłączenie do sieci, właściwą klasyfikacją będzie on-grid.
Odpowiedź hybrydowy oznacza układ, który może pracować z siecią, ale ma też magazyn energii i/lub możliwość pracy wyspowej (np. zasilanie awaryjne). Sama obecność falownika nie przesądza o hybrydowości; decyduje obecność elementów magazynowania i sposobu przełączania trybów pracy.
Wskazówka egzaminacyjna: podczas rozpoznawania typu instalacji PV szukaj w schemacie elementów diagnostycznych: symbolu sieci, licznika/przyłącza oraz magazynu energii. To one najszybciej odróżniają on-grid od off-grid i hybrydy.
