KWALIFIKACJA ELE2 - STYCZEŃ 2016



PYTANIE NR 5.

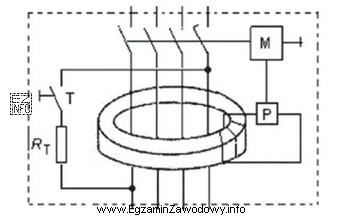

Schemat którego aparatu elektrycznego przedstawiono na rysunku?
Schemat którego aparatu elektrycznego przedstawiono na rysunku?
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat przedstawia urządzenie z przyciskiem testowym T, przekładnią Ferrantiego oraz silnikiem M, co jest charakterystyczne dla wyłącznika różnicowoprądowego. Wyłącznik taki reaguje na różnicę prądów płynących przez przewody fazowe i neutralne, wyłączając obwód w przypadku wykrycia wycieku prądu, co zapobiega porażeniom elektrycznym.
