KWALIFIKACJA SPL3 - WRZESIEŃ 2015



PYTANIE NR 38.

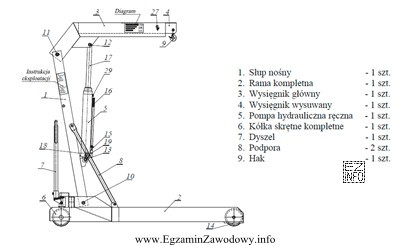

Schemat którego urządzenia został przedstawiony na rysunku?
Ilustracja przedstawia schemat żurawia ręcznego, co jest zgodne z kontekstem pytania egzaminacyjnego związanego z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Żuraw ręczny to dźwignica do przemieszczania ładunku, w której podnoszenie/opuszczanie realizuje się ręcznie (np. korbą lub mechanizmem ręcznym).
"Przyciągarka" służy głównie do ciągnięcia, "układnica" pracuje w magazynach automatycznych, a "wciągarka towarowa" jest innym typem urządzenia niż żuraw.

Pełne wyjaśnienie:

Odpowiedź "Żurawia ręcznego." jest właściwa, ponieważ żuraw jest dźwignicą przeznaczoną do podnoszenia i przemieszczania ładunków, a wersja ręczna wykorzystuje napęd realizowany siłą człowieka (np. mechanizm korbowy lub ręczny mechanizm podnoszenia). W praktyce portowej i terminalowej rozpoznanie typu urządzenia na schemacie jest ważne dla doboru sprzętu i właściwego nazwania go w dokumentacji oraz podczas koordynacji operacji.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "Przyciągarki." Przyciągarka jest kojarzona przede wszystkim z urządzeniem do ciągnięcia/przeciągania (ruch poziomy, przeciąganie liny lub elementu), a nie z konstrukcją żurawia realizującego pracę dźwignicową (podnoszenie i przemieszczanie ładunku w przestrzeni).
  • "Układnicy." Układnica to urządzenie magazynowe/automatyczne (np. w regałach wysokiego składowania) przeznaczone do pobierania i odkładania jednostek ładunkowych w korytarzu składowania. Jest to inna klasa maszyn niż żuraw ręczny i zwykle ma odmienną konstrukcję oraz sposób pracy.
  • "Wciągarki towarowej." Wciągarka towarowa jest urządzeniem do podnoszenia realizowanym głównie przez bęben/linę i mechanizm wciągania, ale nie jest tożsama z żurawiem jako całością (żuraw obejmuje również elementy konstrukcyjne umożliwiające pozycjonowanie ładunku, np. wysięg/ramię oraz układ podwieszenia).

Wskazówka egzaminacyjna: gdy pytanie dotyczy rozpoznania schematu, najpierw ustal funkcję urządzenia (podnoszenie i pozycjonowanie ładunku czy tylko ciągnięcie), a dopiero potem dobieraj nazwę. Unikniesz wtedy mylenia wciągarki, przyciągarki i żurawia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest żuraw ręczny i do czego służy?
Żuraw ręczny to dźwignica, w której podnoszenie ładunku odbywa się napędem ręcznym (siłą operatora). Służy do podnoszenia oraz przemieszczania ładunków na krótkich dystansach, np. w warsztacie, magazynie lub przy lekkich pracach przeładunkowych, gdy nie ma potrzeby użycia napędu elektrycznego.
Jak odróżnić żuraw od wciągarki na schemacie?
Żuraw jest "całym urządzeniem" dźwignicowym (konstrukcja + układ podnoszenia), zwykle kojarzonym z możliwością pozycjonowania ładunku. Wciągarka to przede wszystkim mechanizm podnoszenia (lina/łańcuch i napęd). Jeśli schemat pokazuje jedynie mechanizm wciągania, częściej będzie to wciągarka, nie żuraw.
Dlaczego przyciągarka to nie to samo co wciągarka?
Różnica wynika z funkcji: przyciągarka służy głównie do ciągnięcia/ściągania (często poziomo lub po pochyłości), a wciągarka do podnoszenia w pionie lub opuszczania ładunku. W praktyce oba urządzenia mogą używać liny i bębna, ale ich zastosowanie i konstrukcja układu pracy są inne.
Co to jest układnica i gdzie się ją spotyka?
Układnica to urządzenie do automatycznego odkładania i pobierania ładunków w magazynach regałowych (np. w regałach wysokiego składowania). Najczęściej porusza się wzdłuż korytarza między regałami i obsługuje lokalizacje składowania. Nie jest typowym urządzeniem do prac portowych na otwartej przestrzeni.
Jakie elementy robocze najczęściej kojarzą się z żurawiem?
Z żurawiem kojarzy się układ podwieszenia ładunku (hak, zawiesia), elementy konstrukcyjne umożliwiające manipulowanie ładunkiem (np. ramię/wysięgnik) oraz mechanizm podnoszenia. Na schematach mogą pojawiać się też bloczki, lina/łańcuch i elementy prowadzenia, które wskazują na pracę dźwignicową.
Czy w pytaniach egzaminacyjnych schemat zawsze jednoznacznie wskazuje urządzenie?
W dobrze przygotowanych zadaniach tak, ale warunkiem jest czytelny rysunek i typowe rozwiązanie konstrukcyjne. Jeśli schemat jest uproszczony, trzeba opierać się na funkcji urządzenia i zestawie cech, a nie na pojedynczym elemencie. W razie wątpliwości porównuj, czy urządzenie służy do podnoszenia i pozycjonowania ładunku.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu urządzeń przeładunkowych?
Najczęstsze błędy to mylenie nazw podobnych urządzeń (wciągarka/przyciągarka/żuraw) oraz wybór odpowiedzi na podstawie samego skojarzenia z liną lub hakiem. Pomaga metoda: najpierw określ kierunek i cel ruchu (podnoszenie czy ciągnięcie), potem dopasuj nazwę urządzenia z definicji.
Kiedy w terminalu stosuje się urządzenia ręczne zamiast napędzanych?
Urządzenia ręczne stosuje się zwykle przy małych masach ładunku, pracach pomocniczych, w miejscach o ograniczonym dostępie do zasilania lub gdy liczy się prostota i szybkie uruchomienie. W praktyce mogą być też rozwiązaniem awaryjnym lub do prac serwisowych, gdzie napęd elektryczny nie jest konieczny.
Jak przygotować się do pytań typu "rozpoznaj urządzenie na rysunku"?
Ćwicz na przykładach schematów i zdjęć, ucząc się powiązania: funkcja → konstrukcja → nazwa. Zrób listę cech rozpoznawczych dla podstawowych urządzeń (żuraw, suwnica, wciągarka, przyciągarka, układnica) i porównuj je. Na egzaminie analizuj całość rysunku, nie tylko jeden detal.
Czy "wciągarka towarowa" może być częścią żurawia?
Tak, mechanizm wciągania (wciągarka) może stanowić element układu podnoszenia w urządzeniu dźwignicowym. Jednak w pytaniach rozpoznawczych chodzi zwykle o identyfikację całego urządzenia. Jeśli schemat przedstawia konstrukcję żurawia, poprawną nazwą będzie żuraw, a nie sam podzespół wciągarki.
info

Statystycznie 63% uczniów zna prawidłową odpowiedź. średnie

Eksperci podkreślają: "Żuraw ręczny to dźwignica do przemieszczania ładunku, w której podnoszenie/opuszczanie realizuje się ręcznie (np. korbą lub mechanizmem ręcznym)."

Materiały:

  • Podręczniki i skrypty z dźwignic oraz urządzeń przeładunkowych stosowanych w portach
  • Atlas/kompendium rysunków i schematów urządzeń transportu bliskiego
  • Instrukcje eksploatacji (DTR) typowych urządzeń terminalowych omawiane na zajęciach
Zobacz też:
