KWALIFIKACJA ELM2 - STYCZEŃ 2016

PYTANIE NR 19.

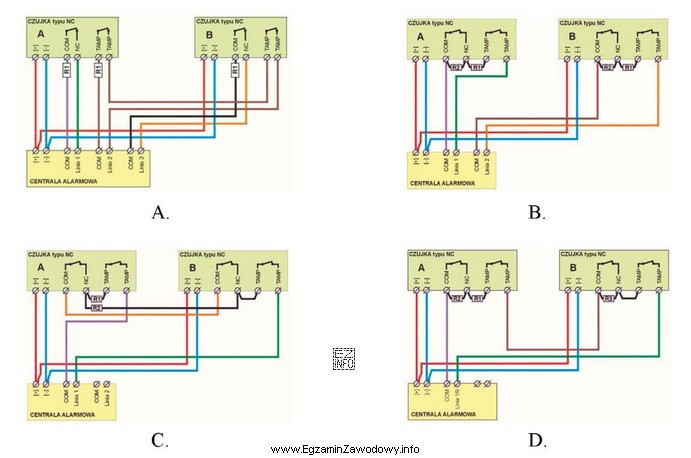

Schemat podłączenia dwóch czujek w układzie typu EOL został przedstawiony na rysunku
Ilustracja przedstawia schematy podłączenia dwóch czujek w układzie typu EOL (End of Line) w kontekście egzaminu zawodowego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ EOL (End Of Line) wykorzystuje rezystor końca linii, aby centrala mogła nadzorować przewody i rozróżniać stan normalny od uszkodzenia (przerwa/zwarcie).
Poprawny schemat to taki, w którym rezystor jest umieszczony na końcu pętli, a czujki są wpięte zgodnie z wymaganym typem wejścia (zwykle styk NC w szeregu).

Pełne wyjaśnienie:

Układ typu EOL (End Of Line) to sposób dozorowania wejścia centrali, w którym do pętli dołącza się rezystor końca linii. Celem nie jest "zmiana czułości" czujek, tylko zapewnienie, że centrala potrafi wykryć nie tylko zadziałanie czujki, ale też uszkodzenia okablowania (np. przerwanie przewodu lub zwarcie).

W poprawnie wykonanym EOL rezystor powinien znajdować się na końcu pętli, czyli możliwie najdalej od centrali. Dzięki temu centrala "widzi" właściwą rezystancję tylko wtedy, gdy cała linia (łącznie z przewodami do ostatniego elementu) jest elektrycznie poprawna. W stanie spoczynku (brak alarmu) pętla ma wartość wynikającą z obecności rezystora EOL; w stanach nieprawidłowych (np. przerwa, zwarcie lub zadziałanie czujki zależnie od konfiguracji) centrala odczytuje inną wartość i sygnalizuje alarm lub uszkodzenie.

Typowym błędem jest umieszczenie rezystora przy centrali albo w takim miejscu, że część przewodu nie jest nadzorowana. Innym częstym problemem jest pomylenie logiki styków NO/NC: jeśli wejście oczekuje pętli NC, a czujki zostaną włączone jak NO, to stany pętli będą odwrotne i centrala może zgłaszać stały alarm albo nie wykrywać naruszenia.

Dlaczego pozostałe schematy bywają niepoprawne?

  • Rezystor nie na końcu pętli – przewód za rezystorem nie jest dozorowany; przerwa w tym odcinku może nie zostać wykryta jako uszkodzenie.
  • Niewłaściwe łączenie czujek (np. równolegle zamiast szeregowo dla pętli NC) – zmienia to sposób reakcji na naruszenie i może uniemożliwiać prawidłową diagnostykę.
  • Rozwiązanie charakterystyczne dla innego typu linii (np. warianty z inną liczbą rezystorów) – może odpowiadać innej konfiguracji wejścia niż EOL.

W praktyce, aby sprawdzić montaż, warto wykonać pomiar rezystancji pętli w stanie spoczynku oraz zasymulować naruszenie czujki i przerwę przewodu. To szybko pokazuje, czy rezystor końca linii jest w prawidłowym miejscu i czy czujki są połączone zgodnie z wymaganiami centrali.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Układ EOL (End Of Line) to sposób dozorowania wejścia centrali, w którym stosuje się rezystor końca linii. Centrala rozpoznaje stan linii po wartości rezystancji, co ułatwia wykrycie nie tylko alarmu, ale też przerwy lub zwarcia przewodów.
Bo centrala może odróżnić kilka stanów na podstawie rezystancji: stan normalny, alarm (zmiana połączenia przez czujkę) oraz uszkodzenie okablowania (przerwa lub zwarcie). Przy zwykłej pętli bez rezystora część tych stanów może wyglądać identycznie.
W praktyce powinien znajdować się na końcu pętli (najdalej od centrali), aby nadzorowany był cały odcinek przewodu. Jeśli rezystor będzie przy centrali, przewody "za nim" mogą nie być skutecznie dozorowane, co pogarsza wykrywanie sabotażu.
Najczęściej: zła lokalizacja rezystora (nie na końcu pętli), pomylenie styków NO/NC w czujkach, nieprawidłowe połączenie czujek (np. równoległe zamiast szeregowego) oraz łączenie elementów tak, że centrala nie potrafi rozróżnić alarmu od uszkodzenia.
Odłącz pętlę od centrali i zmierz rezystancję na przewodach linii. W stanie spoczynku powinna odpowiadać wartości wynikającej z zastosowanego rezystora końca linii. Następnie zasymuluj naruszenie czujki i przerwę przewodu, obserwując, czy rezystancja zmienia się w oczekiwany sposób.
Nie. EOL to pojedynczy rezystor końca linii i zwykle mniejsza liczba rozróżnianych stanów. DEOL/2EOL wykorzystuje dodatkowe elementy (np. dwa rezystory) i pozwala na bardziej szczegółowe rozróżnianie stanów (np. osobno alarm i sabotaż) zależnie od centrali.
EOL stosuje się, gdy centrala obsługuje nadzór rezystancyjny, a instalator chce poprawić wykrywanie uszkodzeń przewodów w porównaniu do prostej pętli. Wybór zależy od możliwości centrali, wymagań obiektu oraz tego, czy potrzebny jest rozdzielony alarm i sabotaż.
Ma kluczowe znaczenie, bo centrala interpretuje stany pętli według przewidzianej logiki. Jeśli wejście jest skonfigurowane pod styk NC, a czujka zostanie włączona jak NO, to centrala może widzieć stały alarm lub stan uszkodzenia. Trzeba dopasować typ styku i konfigurację wejścia.
Bo różnice między wariantami polegają na konkretnym miejscu włączenia rezystora i sposobie połączenia styków czujek. Te szczegóły najłatwiej ocenić na schemacie. Sam opis słowny bez rysunku bywa niejednoznaczny i trudniejszy do zweryfikowania.
Ćwicz rozpoznawanie schematów: gdzie jest rezystor, jak łączone są styki, co się stanie przy alarmie, przerwie i zwarciu. Dobrą metodą jest narysowanie kilku wariantów i opisanie stanów rezystancji. Warto też przećwiczyć pomiary pętli multimetrem.
info

Statystycznie 59% uczniów zna prawidłową odpowiedź. średnie

Materiały:

  • Instrukcje instalatorskie central alarmowych opisujące konfiguracje linii (EOL/2EOL) – materiały producentów
  • Podręczniki/notesy z zajęć o systemach alarmowych (pętle dozorowe, wejścia centrali, rezystory EOL)
  • Ćwiczenia laboratoryjne: pomiary rezystancji linii w stanach spoczynku/alarmu/uszkodzenia multimetrem
