KWALIFIKACJA ELE2 - CZERWIEC 2014 (test 2)



PYTANIE NR 20.

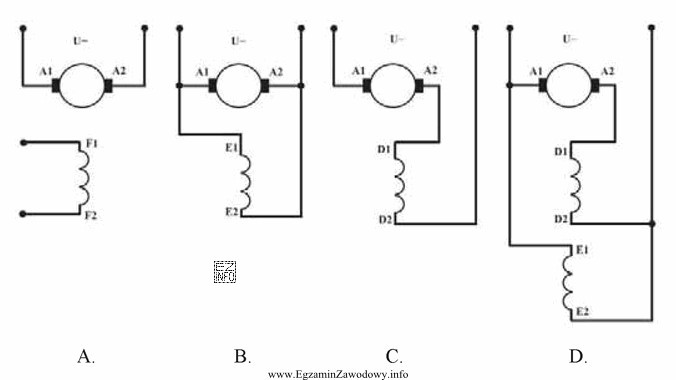

Schemat połączeń uzwojeń silnika obcowzbudnego prądu stałego przedstawiony jest na rysunku
Schemat połączeń uzwojeń silnika obcowzbudnego prądu stałego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat A przedstawia silnik obcowzbudny prądu stałego, gdzie uzwojenie wzbudzenia oznaczone jest jako F1 i F2, a uzwojenie twornika jako A1 i A2. Jest to zgodne z konwencjonalnym oznaczeniem uzwojeń w silnikach obcowzbudnych prądu stałego.
