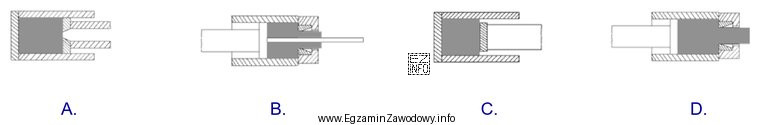

W pytaniu sprawdzana jest umiejętność rozpoznania wyciskania współbieżnego (bezpośredniego) wyrobu pełnego na schemacie.
Na czym polega wyciskanie współbieżne?
W wariancie współbieżnym (bezpośrednim) stempel/tłok przesuwa się w pojemniku z wsadem i wypycha metal przez otwór matrycy. Kluczową cechą identyfikacyjną na rysunkach jest to, że:
- kierunek ruchu stempla oraz kierunek wypływu materiału są zgodne (strzałki "w tę samą stronę").
Co oznacza "wyrób pełny"?
Wyrób pełny ma przekrój lity (np. pręt, pełny profil), czyli schemat nie powinien sugerować rdzenia tworzącego pustkę, trzpienia do rur ani kanału wewnętrznego typowego dla wyrobów drążonych.
Dlaczego odpowiedź "D" jest poprawna?
Poprawny schemat musi jednocześnie spełniać dwa warunki: (1) zgodność kierunków ruchu stempla i wypływu metalu oraz (2) przedstawienie wyrobu o przekroju pełnym. Zgodnie z kluczem zadania taki schemat odpowiada rysunkowi oznaczonemu "D".
Dlaczego pozostałe odpowiedzi są niepoprawne (typowe powody)?
- Odrzucane schematy często pokazują przeciwbieżność, czyli wypływ metalu przeciwny do ruchu stempla (to cecha wyciskania przeciwbieżnego/pośredniego).
- Inne schematy mogą sugerować wyrób drążony (np. obecność trzpienia/mandrela lub pustki), co nie spełnia warunku "wyrób pełny".
- Zdarza się też, że rysunek przedstawia inny proces przeróbki plastycznej (np. ciągnienie), gdzie układ sił i narzędzi jest inny niż w wyciskaniu.
Wskazówka egzaminacyjna: najpierw sprawdź strzałki (kierunek stempla vs kierunek wypływu), a dopiero potem upewnij się, czy wyrób jest pełny czy drążony. Ta kolejność ogranicza pomyłki wynikające z "podobieństwa obrazków".
