KWALIFIKACJA ELE6 + ELE7 - CZERWIEC 2016



PYTANIE NR 29.

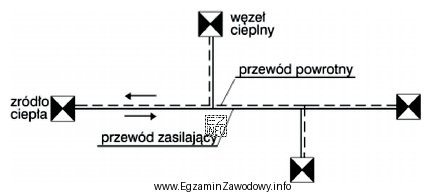

Schemat przedstawia sieć cieplną
Ilustracja przedstawia schemat sieci cieplnej, który jest związany z egzaminem zawodowym dla technika energetyka,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Sieć dwuprzewodowa ma dwa podstawowe przewody: zasilający (czynnik grzewczy płynie do odbiorców) oraz powrotny (czynnik wraca do źródła). Na takim schemacie rozpoznaje się parę przewodów magistralnych pracujących w przeciwnych kierunkach przepływu, co odróżnia ją od układu jedno- i wieloprzewodowego.

Pełne wyjaśnienie:

W sieciach ciepłowniczych podstawowy podział według liczby przewodów dotyczy tego, ile niezależnych ciągów magistralnych prowadzi czynnik grzewczy między źródłem ciepła a odbiorcami.

Odpowiedź "dwuprzewodową." jest właściwa, gdy schemat pokazuje dwa główne przewody: jeden pełniący funkcję zasilania (doprowadzenie gorącego czynnika do węzłów/odbiorników) oraz drugi jako powrót (odprowadzenie schłodzonego czynnika z powrotem do źródła). W praktyce na rysunkach ideowych często widać parę równoległych linii (magistrali) z odgałęzieniami do odbiorców.

  • "jednoprzewodową." – w takim układzie nie występuje osobny przewód powrotny jako drugi ciąg magistralny. To inna zasada pracy i inny sposób prowadzenia czynnika, więc nie pasuje do schematu z wyraźnym zasilaniem i powrotem.
  • "trójprzewodową" – trzy przewody spotyka się w bardziej specyficznych rozwiązaniach (np. dodatkowa nitka o innej funkcji). Jeśli na schemacie widać tylko parę magistral, nie ma podstaw do wyboru układu trójprzewodowego.
  • "czteroprzewodową." – cztery przewody zwykle oznaczają dwa niezależne obiegi (np. dwie pary: zasilanie i powrót dla dwóch mediów/parametrów). Gdy schemat nie pokazuje dwóch par magistral, ta odpowiedź jest nieadekwatna.

Wskazówka egzaminacyjna: nie zliczaj odgałęzień do budynków jako "kolejnych przewodów". Liczysz magistrale funkcjonalne (zasilanie/powrót), czyli podstawowe ciągi transportujące czynnik w sieci.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest sieć ciepłna dwuprzewodowa?
To sieć złożona z dwóch podstawowych przewodów: zasilającego i powrotnego. Zasilanie doprowadza gorący czynnik do odbiorców, a powrót odprowadza schłodzony czynnik z powrotem do źródła ciepła. Taki układ jest najczęściej spotykany w systemach ciepłowniczych.
Jak rozpoznać na schemacie zasilanie i powrót w sieci cieplnej?
Na schematach ideowych zasilanie i powrót są zwykle pokazane jako dwie magistrale prowadzone równolegle, z odgałęzieniami do odbiorców. Często pomagają opisy, strzałki kierunku przepływu lub różne oznaczenia graficzne. Kluczowe jest, że jedna linia "idzie" do odbiorcy, a druga "wraca".
Dlaczego w sieci dwuprzewodowej są potrzebne dwa przewody?
Ponieważ czynnik grzewczy musi tworzyć zamknięty obieg. Jeden przewód dostarcza ciepło do węzłów/instalacji, a drugi odbiera czynnik po oddaniu energii i kieruje go z powrotem do źródła. Bez powrotu utrzymanie stabilnej pracy obiegu byłoby utrudnione lub niemożliwe.
Czym różni się sieć jednoprzewodowa od dwuprzewodowej?
W sieci dwuprzewodowej istnieją oddzielne przewody zasilający i powrotny. W układzie jednoprzewodowym nie ma klasycznej pary magistral; rozwiązanie ma inną logikę prowadzenia czynnika. Na egzaminie najważniejsze jest, by nie mylić liczby odgałęzień z liczbą przewodów magistralnych.
Kiedy spotyka się sieć czteroprzewodową w ciepłownictwie?
Najczęściej wtedy, gdy w systemie funkcjonują dwie pary przewodów (np. osobne zasilanie i powrót dla dwóch niezależnych obiegów/parametrów pracy). Na schemacie widać wówczas dwie wyraźne pary magistral. Jeśli na rysunku jest tylko jedna para, wybór "czteroprzewodowa" jest zwykle błędem.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu sieci dwuprzewodowej?
Typowe pomyłki to: zliczanie odgałęzień jako kolejnych przewodów, ignorowanie funkcji przewodu powrotnego oraz wybór "trójprzewodowej/czteroprzewodowej" przez skojarzenie z innymi instalacjami. Pomaga zasada: szukaj pary magistral zasilanie–powrót.
Czy liczba odgałęzień na schemacie wpływa na nazwę sieci (jedno-, dwuprzewodowa)?
Nie. Nazwa wynika z liczby przewodów magistralnych i ich funkcji (zasilanie, powrót oraz ewentualne dodatkowe ciągi), a nie z tego, ile budynków jest podłączonych. Sieć dwuprzewodowa może mieć wiele odgałęzień, a nadal pozostaje dwuprzewodowa.
Gdzie w praktyce technik energetyk spotyka schematy sieci cieplnych?
Najczęściej w dokumentacji projektowej i wykonawczej: schematach ideowych, rysunkach węzłów cieplnych, opisach technologicznych oraz instrukcjach uruchomienia. Umiejętność rozpoznania zasilania i powrotu jest potrzebna przy montażu, oznakowaniu przewodów i podstawowej diagnostyce podczas eksploatacji.
Jak przygotować się do zadań ze schematów sieci cieplnych na egzaminie?
Ćwicz czytanie prostych schematów: rozpoznawanie magistrali, odgałęzień i funkcji przewodów. Zwracaj uwagę na opisy, strzałki i typowe oznaczenia zasilania/powrotu. Dobrą metodą jest samodzielne "prześledzenie" drogi czynnika od źródła do odbiorcy i z powrotem.
Jakie pojęcia warto znać obok podziału na sieci jedno- i dwuprzewodowe?
Warto kojarzyć m.in. pojęcia: węzeł cieplny, magistrala, zasilanie, powrót, armatura odcinająca i regulacyjna oraz podstawy obiegu czynnika. Te terminy pomagają poprawnie interpretować schematy i unikać zgadywania na podstawie samej liczby linii na rysunku.
info

Około 57% zdających odpowiada poprawnie na to pytanie. średnie

Według specjalistów z branży: "Sieć dwuprzewodowa ma dwa podstawowe przewody: zasilający (czynnik grzewczy płynie do odbiorców) oraz powrotny (czynnik wraca do źródła)."
