KWALIFIKACJA ELM2 - STYCZEŃ 2017



PYTANIE NR 2.

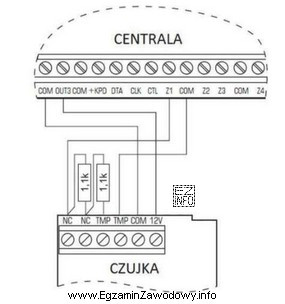

Schemat przedstawia sposób podłączenia czujki pasywnej do centrali alarmowej w konfiguracji
Schemat przedstawia sposób podłączenia czujki pasywnej do centrali
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie widać, że do centrali alarmowej podłączone są dwa rezystory konfiguracyjne (oznaczone jako TMP), co jest charakterystyczne dla konfiguracji 2EOL (Double End Of Line). Ponadto, czujka jest podłączona w konfiguracji NC (Normally Closed), co widać po oznaczeniach NC przy zaciskach czujki. Zatem poprawna odpowiedź to konfiguracja 2EOL/NC.
