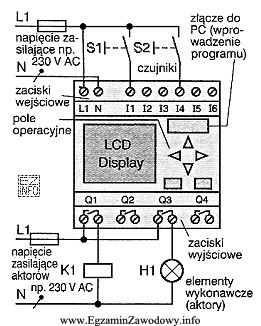

Układ połączeń sterownika programowalnego (PLC) na schemacie najczęściej rozpoznaje się po tym, że występują na nim:
- blok/urządzenie opisane jako sterownik lub jako moduły sterownika (np. z wyraźnie wydzielonymi wejściami i wyjściami),
- zaciski/oznaczenia kanałów I/O, do których prowadzone są przewody z czujników (wejścia) oraz do elementów wykonawczych (wyjścia),
- zasilanie sterownika i często oddzielne zasilanie obwodów wykonawczych,
- logika "czujnik → wejście" oraz "wyjście → element wykonawczy", typowa dla automatyki maszyn.
Odpowiedź "instalacji domofonowej" jest nieadekwatna, ponieważ schemat domofonu zwykle koncentruje się na połączeniach między unifonami/panelami a zasilaczem lub centralą, a nie na zestawie wejść/wyjść sterownika do sterowania procesem.
Odpowiedź "urządzenia pneumatycznego" także nie pasuje do typowego schematu połączeń PLC: pneumatyka jest opisywana przez elementy takie jak zawory, siłowniki, przewody sprężonego powietrza i zasilanie pneumatyczne. Nawet jeśli pneumatyka bywa sterowana elektrycznie, sam schemat pneumatyczny nie ma charakterystycznej struktury modułów I/O sterownika.
Odpowiedź "centralki alarmowej" jest myląca, bo system alarmowy przedstawia zwykle strefy, linie dozorowe, czujki alarmowe i manipulatory w logice zabezpieczeń budynkowych. W automatyce PLC nacisk jest na sterowanie i sekwencje pracy maszyny, a nie na strukturę stref i linii alarmowych.
Na egzaminie warto szukać na schemacie: oznaczeń wejść/wyjść, podziału na moduły, zacisków sygnałowych oraz typowych połączeń czujników/aktuatorów. To najszybciej odróżnia PLC od instalacji teletechnicznych i schematów stricte pneumatycznych.
