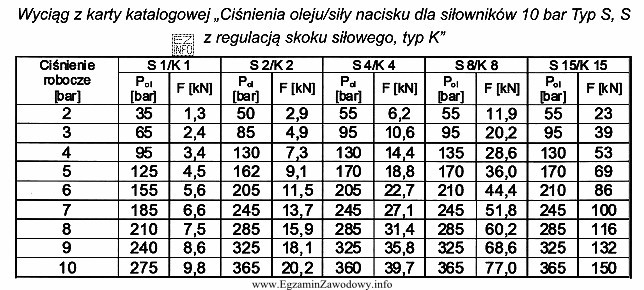

Zadanie sprawdza umiejętność czytania karty katalogowej siłowników typu S (dla zasilania nominalnego 10 bar) oraz poprawnego odczytu siły nacisku przy zadanym ciśnieniu roboczym.
W tabeli należy wykonać dwa kroki:
- odszukać wiersz dla ciśnienia roboczego 6 bar,
- następnie przejść do kolumny odpowiadającej typowi S 8/K 8 i odczytać wartość F [kN].
Dla tych warunków w tabeli widnieje F = 44,4 kN, więc taka wartość jest poprawną odpowiedzią.
Dlaczego pozostałe wartości nie pasują?
- 36,0 kN – to typowy wynik błędnego odczytu (np. z innej kolumny lub po przesunięciu się w tabeli) albo próby "zgadywania" wartości bez trzymania się właściwego typu siłownika.
- 60,2 kN – taka wartość nie odpowiada wskazanemu w tabeli punktowi pracy dla S 8/K 8 przy 6 bar; może wynikać z pomylenia typu siłownika lub ciśnienia.
- 77,0 kN – to wartość odpowiadająca wyższemu ciśnieniu roboczemu (w tabeli dla S 8/K 8 przy 10 bar widać F = 77,0 kN), czyli częsty błąd polegający na utożsamieniu "10 bar" z pytania z ciśnieniem roboczym zamiast z parametrem nominalnym/zasilania.
Wskazówka egzaminacyjna: zawsze rozdzielaj pojęcia ciśnienia zasilania (nominalnego) i ciśnienia roboczego (aktualnego). Siła siłownika zależy od rzeczywistego ciśnienia roboczego oraz powierzchni tłoka (w przybliżeniu F≈p×A), dlatego przy spadkach ciśnienia spada też siła.
