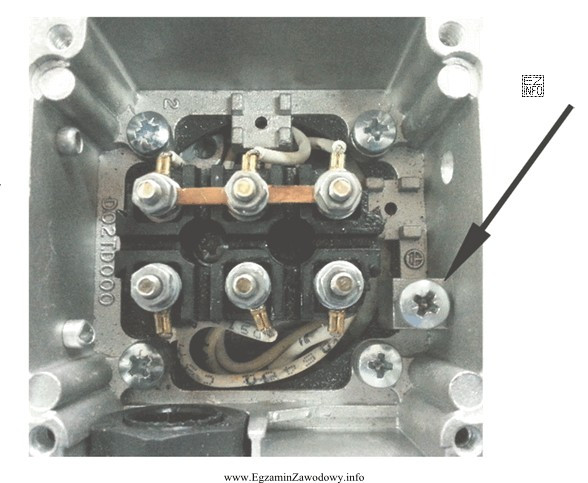

Wskazany strzałką zacisk znajduje się na metalowej obudowie i jest oznaczony symbolem uziemienia ochronnego. Taki zacisk jest przeznaczony do podłączenia przewodu ochronnego (PE), czyli przewodu, który w instalacji odbiorczej łączy obudowy urządzeń (części przewodzące dostępne) z główną szyną PE/uziemiającą. W układzie TT jest to kluczowe, bo dostępne części przewodzące są uziemiane niezależnie od uziemienia punktu neutralnego źródła, a ochrona opiera się na samoczynnym wyłączeniu zasilania przy uszkodzeniu.
Dlaczego pozostałe odpowiedzi nie pasują?
- "Przewód uziemiający" to przewód łączący główny zacisk/szynę uziemiającą instalacji z uziomem w gruncie. Nie prowadzi się go bezpośrednio do obudowy pojedynczego urządzenia; do obudowy prowadzi się PE.
- "Przewód ochronno-neutralny sieci" (PEN) łączy funkcje ochronną i neutralną, ale jest charakterystyczny dla układów TN-C. W TT nie powinno się stosować PEN jako przewodu ochronnego urządzenia.
- "Przewód z punktu neutralnego sieci" (neutralny N) jest przewodem roboczym. Podłączenie go do obudowy zamiast do zacisku N jest błędem i nie zapewnia ochrony przeciwporażeniowej.
W praktyce monter doprowadza do zacisku na obudowie silnika przewód PE (zwykle żółto-zielony), a dopiero dalej w rozdzielnicy szyna PE jest połączona z uziomem poprzez przewód uziemiający. Taki łańcuch połączeń zapewnia właściwą drogę prądu uszkodzeniowego i skuteczność ochrony.
