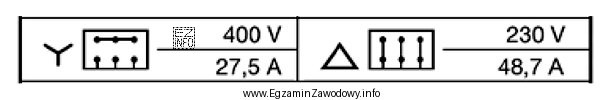

W silniku indukcyjnym klatkowym sposób skojarzenia uzwojeń (gwiazda Y lub trójkąt Δ) decyduje o tym, jakie napięcie przypada na pojedyncze uzwojenie. Dlatego zawsze trzeba odnieść się do zapisu na tabliczce znamionowej (np. w formacie dwóch wartości dla Δ/Y).
Jeżeli uzwojenia są połączone w trójkąt (Δ), każde uzwojenie jest obciążone napięciem równym napięciu międzyfazowemu. Przy połączeniu w gwiazdę (Y) napięcie na uzwojeniu jest mniejsze (wynika to z relacji geometrycznej napięć w układzie trójfazowym), więc to samo napięcie sieciowe może być dopuszczalne w Y, a niedopuszczalne w Δ.
Dlatego odpowiedź wskazująca, że nie należy zasilać określonym napięciem międzyfazowym przy skojarzeniu w trójkąt, jest poprawna wtedy, gdy z danych znamionowych wynika, że dla Δ przewidziano niższą wartość napięcia niż dla Y. Zasilenie zbyt wysokim napięciem w Δ skutkuje nadmiernym prądem, wzrostem strat cieplnych, przegrzewaniem oraz przyspieszonym starzeniem izolacji.
Dlaczego pozostałe odpowiedzi są błędne? Ponieważ opisują konfiguracje, które mogą być dopuszczalne przy właściwym zapisie Δ/Y na tabliczce: część wariantów dotyczy zasilania w gwieździe (gdzie napięcie na uzwojeniu jest mniejsze), a część zasilania w trójkącie niższym napięciem. Bez poprawnej interpretacji tabliczki znamionowej łatwo pomylić, które napięcie dotyczy Δ, a które Y.
Wskazówka egzaminacyjna: najpierw ustal, czy pytanie dotyczy napięcia międzyfazowego oraz jaki jest związek tego napięcia z napięciem na uzwojeniu w Δ i w Y, a dopiero potem wybieraj wariant odpowiedzi.
