W układach pneumatycznych/elektropneumatycznych ruch siłownika (wysuw lub wsuw) jest skutkiem zmiany rozdziału powietrza przez zawór rozdzielający (tu: 1V1). Sam siłownik 1A1 nie "decyduje" o ruchu – wykonuje go dopiero wtedy, gdy na jego komory zostanie podane ciśnienie w odpowiedniej konfiguracji, a druga strona zostanie odpowietrzona.

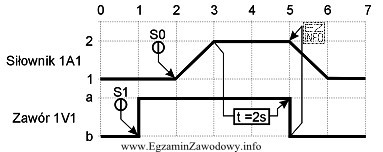

Odpowiedź "moduł czasowy odliczy czas t=2 s i zawór 1V1 przełączy się z pozycji a na b" opisuje typową sytuację sterowania sekwencyjnego: najpierw pojawia się sygnał startowy, następnie moduł czasowy realizuje zwłokę, a po jej upływie generuje sygnał przełączający zawór. Dopiero po odliczeniu czasu i po przełączeniu zaworu uzyskuje się warunek wykonawczy dla wsuwu.
Pozostałe odpowiedzi są nieprawidłowe, bo nie spełniają pełnego warunku wykonawczego:
- "zawór 1V1 będzie w pozycji a i zostanie uruchomiony moduł czasowy" – samo uruchomienie timera nie oznacza, że czas upłynął. W wielu układach ruch następuje dopiero po zadziałaniu wyjścia czasowego (po zwłoce), a nie w momencie startu odmierzania.
- "moduł czasowy odliczy czas t=2 s i zawór 1V1 przełączy się z pozycji b na a" – zawiera zwłokę czasową, ale wskazuje przeciwny kierunek przełączenia (b→a). Jeśli w zadaniu wsuw jest skojarzony z przełączeniem a→b, to b→a będzie odpowiadać innej fazie cyklu (np. wysuwowi) albo powrotowi do położenia spoczynkowego.
- "zawór 1V1 będzie w pozycji a i zostanie wciśnięty przycisk S0" – wciśnięcie przycisku może co najwyżej zainicjować sterowanie, ale nie gwarantuje wsuwu, jeśli nie ma informacji o tym, że S0 bezpośrednio przełącza 1V1 do położenia wywołującego wsuw. W zadaniu kluczowy jest warunek czasowy i następujące po nim przełączenie 1V1.
Wskazówka egzaminacyjna: przy pytaniach o ruch siłownika szukaj zawsze zdarzenia, które faktycznie zmienia stan zaworu rozdzielającego (cewka, pilot, sprężyna, logika czasowa). Elementy typu przycisk lub timer są istotne tylko o tyle, o ile prowadzą do tego przełączenia i we właściwym kierunku.
