W układach pneumatycznych pojazdów szynowych siłownik pneumatyczny jest elementem wykonawczym: po doprowadzeniu sprężonego powietrza do komory cylindra następuje przesunięcie tłoka i wysunięcie (lub wsunięcie) tłoczyska. Taki ruch liniowy bywa wykorzystywany jako napęd pantografu, czyli mechanizmu odpowiedzialnego za podnoszenie i opuszczanie odbieraka prądu.

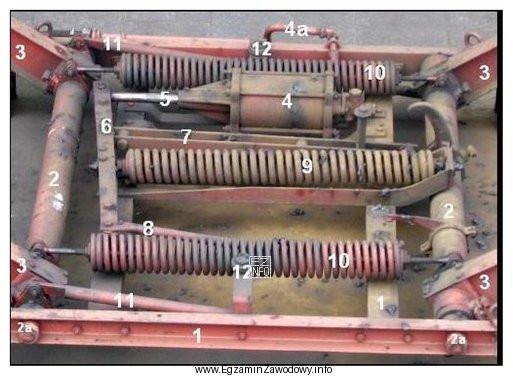

To pytanie nie sprawdza definicji z pamięci, lecz umiejętność odczytania oznaczeń z dokumentacji/rysunku. Poprawna odpowiedź "4" wynika z tego, że na ilustracji do zadania siłownik napędu pantografu został oznaczony właśnie cyfrą 4.
Dlaczego pozostałe odpowiedzi są błędne? Ponieważ wskazują inne oznaczenia liczbowe elementów z rysunku. W praktyce takie oznaczenia mogą odpowiadać np. elementom sterującym (zawory/rozdzielacze), elementom przygotowania powietrza (filtry/reduktory) albo innym częściom mechanizmu. Typowy błąd polega na pomyleniu elementu wykonawczego (siłownika) z elementem sterującym lub na wybieraniu liczby "na skróty" bez jednoznacznego odszukania cylindra na rysunku.
Wskazówka egzaminacyjna: szukając siłownika na schemacie/rysunku, zwracaj uwagę na charakterystyczny kształt cylindra z tłoczyskiem oraz połączenia pneumatyczne doprowadzające powietrze do komór siłownika.
